Top 11 Fehler, die Sie bei der Konstruktion in SOLIDWORKS unbedingt vermeiden sollten.

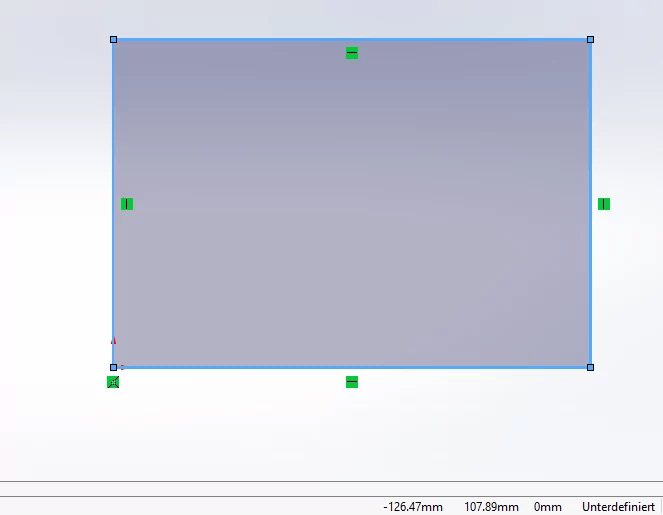

Unterdefinierte Skizzen führen dazu, dass Elemente nicht richtig fixiert sind und Parameter zur vollendeten Konstruktion fehlen. Achten Sie immer darauf, dass Ihre Skizze in der Statusleiste als „Voll definiert“ markiert ist.

Denken Sie einfach und in kleinen Schritten! Verwenden Sie lieber mehrere Skizzen, die aufeinander aufbauen, als alle Parameter in einer Skizze abhandeln zu wollen. Oft hilft es, sich dabei der eigentlichen Fertigungsschritte zu erinnern. Fragen Sie sich, wie wird das Teil gefertigt? Das kann Ihr Leitfaden sein.

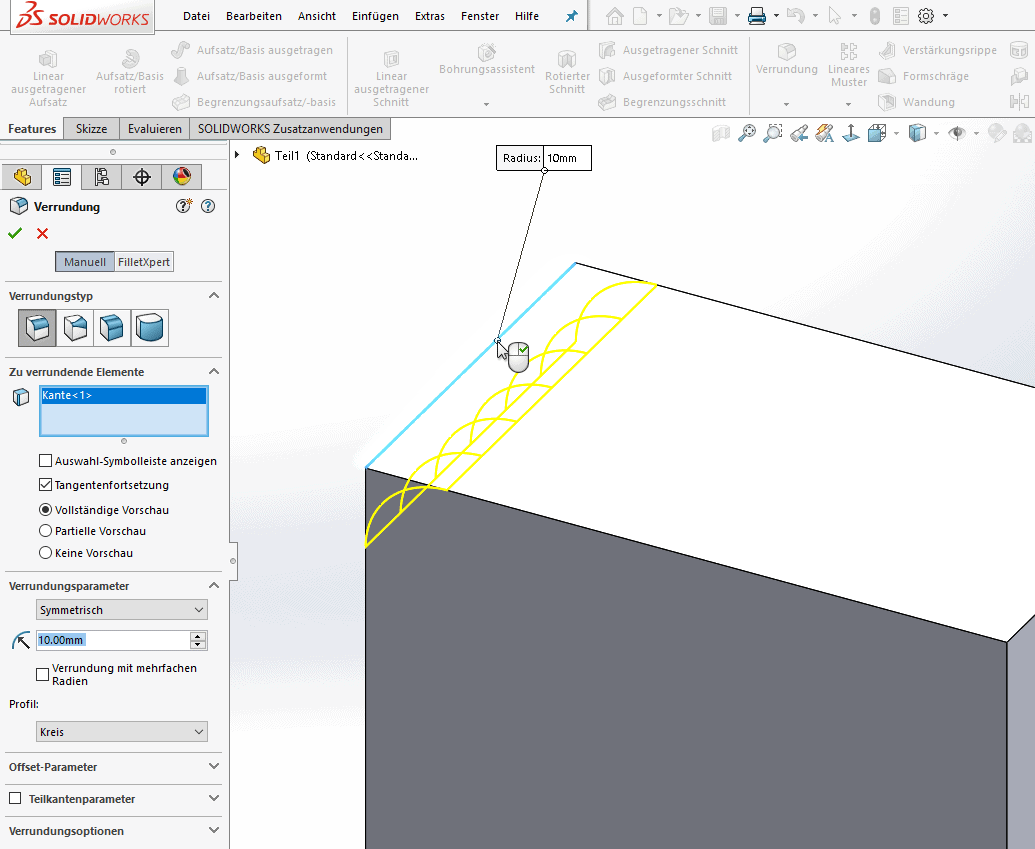

Um Bauteile mit einer Verrundung oder einer Fase zu versehen, gibt es in SOLIDWORKS ein spezielles Feature. Dieses Feature bietet Ihnen die maximale Flexibilität, um auch im Nachgang einfach Änderungen durchzuführen.

Das Arbeiten mit fehlerhaften Import-Dateien kann schwerwiegende Folgen für Ihre Konstruktionen haben. Investieren Sie deshalb die ein wenig Zeit: Führen Sie eine „Importdiagnose“ durch und reparieren Sie das importierte Bauteil. In den meisten Fällen sind nur wenige Klicks notwendig.

Sie konstruieren Bauteile, bei denen sich beispielsweise Lochmuster wiederholen? Dann verwenden Sie bitte die Option „Geometriemuster“ im Feature „Mustern“, um Ihr Bauteil performant weiterzubearbeiten.

In SOLIDWORKS haben Sie die Möglichkeit Bauteile und Baugruppen voneinander abhängig aufzubauen. Eine großartige Sache, gerade in der Entwicklung von Neukonstruktionen. Bedenken Sie aber, dass diese Abhängigkeiten, die sogenannten externen Referenzen, nur erhalten bleiben, sofern keine der Dateien verschoben wird. Hinzu kommt, dass ein abhängig konstruiertes Bauteil weiterverwendet werden kann und somit die Verknüpfungen immer weiter getragen werden. Die Kette könnte unendlich werden und führt irgendwann zu Problemen. Eine simple Lösung ist: Sie brechen die externen Referenzen, wenn Sie mit Ihrer Konstruktion fertig sind.

Sie konstruieren Bauteile in vielen Varianten? Beachten Sie dabei, dass Konfigurationen bei jedem Lade-, Speicher- und Wiederaufbauprozess vollständig durchgerechnet werden. Verwenden Sie deshalb die SOLIDWORKS internen Reduzierungsfeatures oder aber vermeiden Sie viele Konfigurationen. Sollte dies nicht unumgänglich sein, sollten Sie über spezielle Partnertools für SOLIDWORKS zur Variantenkonstruktion nachdenken. Die beliebteste Lösung für Design Automatisierung und zur Produktkonfiguration in SOLIDWORKS ist das Tool DriveWorks.

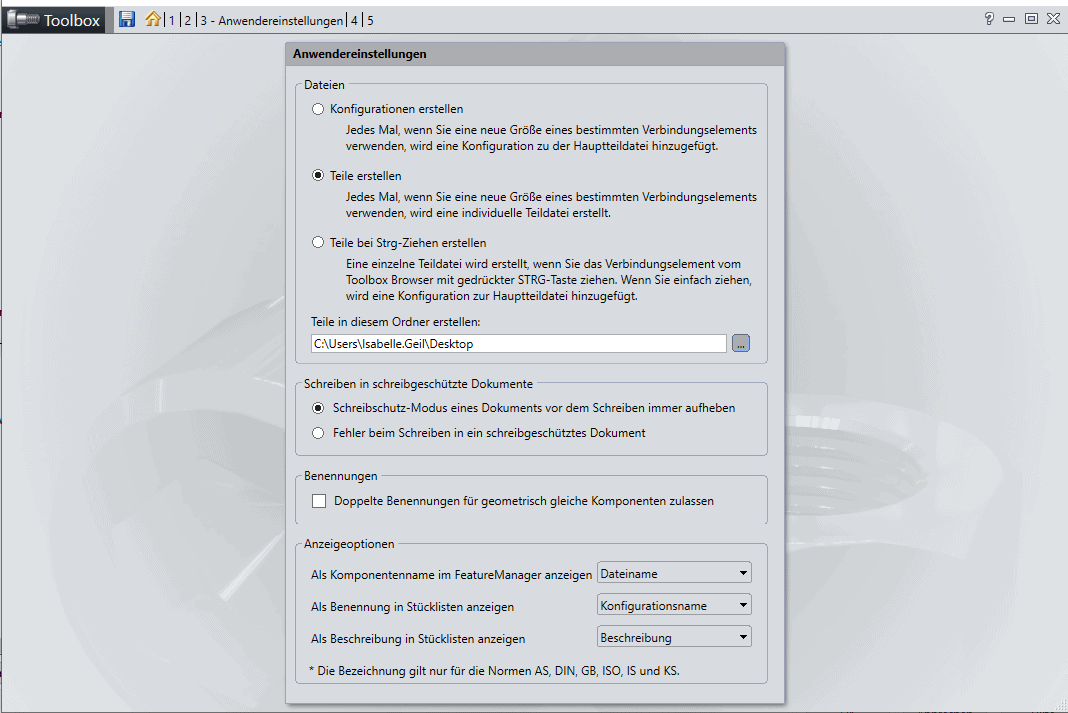

Leiten Sie auch bei toolboxgenerierten Standardkomponenten immer ein Teil ab, und beachten Sie den Speicherort dieses Teils – gerade, wenn Sie mit mehreren Personen im Team zusammenarbeiten. Achten Sie bitte darauf, dass die entsprechende Einstellung in den Optionen gesetzt und ein Zielordner definiert ist.

Ein häufiger Grund, warum Konstruktionen lange laden, verzögert dargestellt oder ruckeln, ist die zu hoch eingestellte Bildqualität. Ein sehr einfacher Weg ist es deshalb, die Bildqualität herunter zu „drehen“. Optisch macht es für den Anwender oft keinen erkennbaren Unterschied.

Wenn Sie ein neues Bauteil in eine Gruppe einfügen, platzieren Sie dieses bereits an seinen Bestimmungsort, besser noch, verknüpfen Sie dieses direkt am Ursprung oder mit bereits vorhandenen Teilen.

In einer Baugruppe wird beim Laden und Speichern standardmäßig nur die oberste Ebene evaluiert. Deshalb ist es besonders wichtig, diese strukturiert aufzubauen. Sie können viele Verknüpfungen nicht vermeiden? Dann überlegen Sie, ob Sie einige der Bauteile in Unterbaugruppen zusammenfassen können.
