Wie Sie eine Skizze in SOLIDWORKS schnellstmöglich voll definieren.

„Skizze in SOLIDWORKS voll definieren – so geht’s ganz automatisch“ Erfahren Sie, wie das Werkzeug „Skizze voll definieren“ automatisch alle nötigen Bemaßungen und Beziehungen anlegt – für vollständig definierte Skizzen (kein Blau!), die Sie sofort für Baugruppen oder CAM nutzen können. Klassisch, zuverlässig und zeitsparend.
Jennifer Lang Bechtle PLM
Jennifer Lang
3D-Modell eines Zahnrads in SOLIDWORKS

Das Werkzeug “Skizze voll definieren” berechnet, welche Bemaßungen und Beziehungen erforderlich sind, um die unterdefinierten Skizzen oder ausgewählte Skizzenelemente vollständig zu definieren.

Sie können auf “Skizze voll definieren” jederzeit und bei jeder beliebigen Kombination bereits hinzugefügter Bemaßungen und Beziehungen zugreifen.

1
Über die Befehlszeile aufrufen
Darstellung des Aufrufs der Befehlszeile in SOLIDWORKS
2

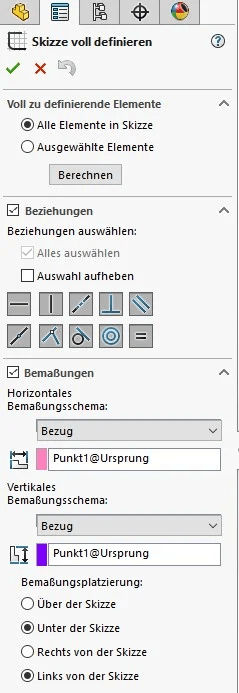

Wählen Sie dann Ihre Einstellungen im Property Manager
Abbildung der Einstellungen im Property Manager von SOLIDWORKS
3
Voll zu definierende Elemente

Alle Elemente in Skizze: Definiert die Skizze vollständig durch die Anwendung von Kombinationen von Beziehungen und Bemaßungen.

Ausgewählte Elemente: Wendet Beziehungen und Bemaßungen nur auf bestimmte Skizzenelemente an, die für Voll zu definierende Elemente ausgewählt wurden.

Berechnen: Analysiert die Skizze und erzeugt die entsprechenden Beziehungen und Bemaßungen.

Ausgewählte Elemente in einer Skizze innerhalb der CAD-Umgebung
4
Beziehungen

Beziehungen: Anzuwendende Beziehungen bestimmen.

Alles auswählen: Schließt alle Beziehungen in die Ergebnisse mit ein.

Auswahl aufheben: Schließt alle Beziehungen aus den Ergebnissen aus.

Anleitung zum Aufheben einer Auswahl über das Menü in einer CAD-Software
5
Einzelne Beziehungen

Diese Beziehungen werden in die Ergebnisse miteinbezogen oder aus ihnen ausgeschlossen. Horizontales Bemaßungsschema und Vertikales Bemaßungsschema festlegen.

Menüansicht zur gezielten Auswahl einzelner Skizzenbeziehungen in einer CAD-Anwendung
6
Bezug für Horizontale und Vertikale Bemaßungen.
Horizontales Bemaßungsschema in einer CAD-Skizze zur Definition von Abständen
7
Bestimmen der Bemaßungsart
Auswahl der Bemessungsart in einer CAD-Skizze zur Definition von Maßen
8
Bemaßungsplatzierung

Fügt die Bemaßungen ein.

Platzierung von Bemaßungen in einer CAD-Skizze zur exakten Definition von Geometrie
