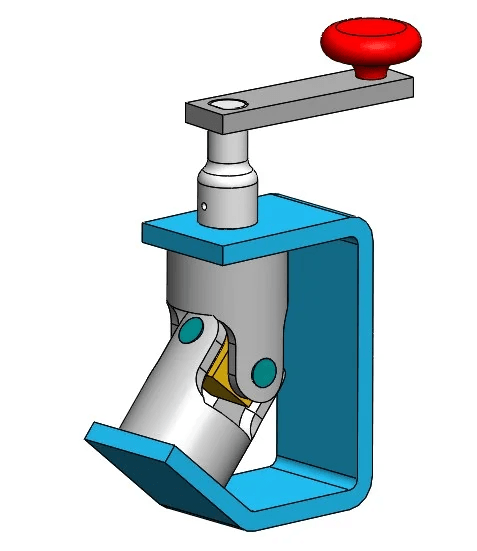

SOLIDWORKS Komponenten ein- und ausblenden.

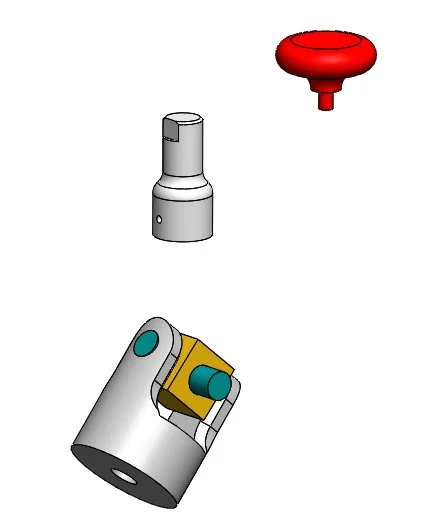

Halten Sie die TAB-Taste gedrückt und bewegen Sie die Maus über die auszublendenden Teile. Die Einzelteile werden unmittelbar „unsichtbar“. Mit dem gleichen Tastaturbefehl, wenn Sie ein Teil einfügen, dreht sich die Komponente um +90 Grad
Um die Teile wieder einzublenden halten Sie die Shift und die TAB-Taste gedrückt. Bewegen Sie dabei den Mauszeiger über die ausgeblendeten Teile. Mit dem gleichen Befehl, wenn Sie eine Komponente einfügen, dreht sich das Teil um -90 Grad.
Blenden Sie die Teile nochmals, wie eben gezeigt, aus.

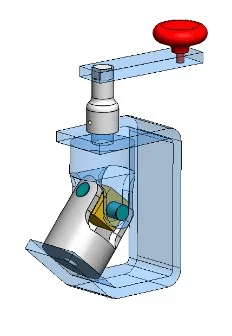

Halten Sie die Tasten STRG & SHIFT & TAB gedrückt und bewegen Sie die Maus über die Baugruppe. Die ausgeblendeten Teile werden transparent dargestellt.

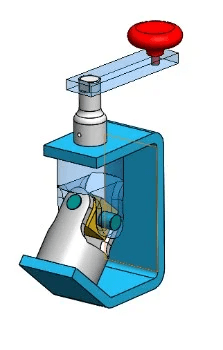

Während Sie über die Baugruppe „fahren“ klicken Sie mit einem linken Mausklick auf ein transparentes Teil. Das entsprechende Teil wird eingeblendet.
