Kabinett-Projektion.

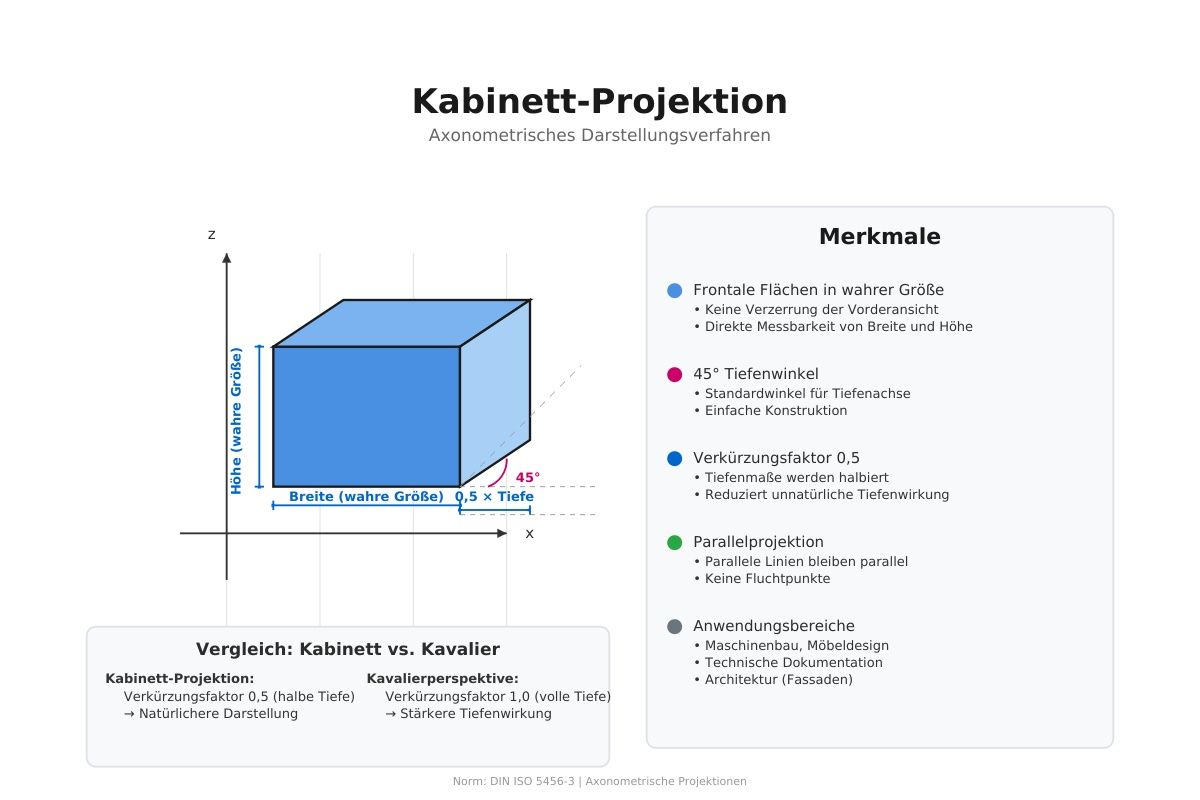

Die Kabinett-Projektion ist ein spezielles axonometrisches Darstellungsverfahren in der technischen Zeichnung, bei dem die Vorderansicht eines Objekts in wahrer Größe und Form abgebildet wird, während die Tiefenlinien unter einem Winkel von 45° und mit halber Länge (Verkürzungsfaktor 0,5) dargestellt werden. Dies ermöglicht eine realistische dreidimensionale Darstellung technischer Objekte mit minimaler Verzerrung der Hauptansicht.
Definition und Grundlagen
Die Kabinett-Projektion, auch als Kabinettprojektion oder Frontalperspektive bezeichnet, ist eine Form der schiefen Parallelprojektion. Sie gehört zur Gruppe der axonometrischen Darstellungsverfahren und wird häufig in der technischen Dokumentation, im Maschinenbau und in der Architektur eingesetzt.
Das Verfahren zeichnet sich durch folgende Merkmale aus: Die zur Bildebene parallelen Flächen werden in ihrer wahren Größe und Form dargestellt, während die in die Tiefe führenden Kanten unter einem charakteristischen Winkel von 45° zur Horizontalen verlaufen und mit einem Verkürzungsfaktor von 1:2 abgebildet werden.
Charakteristische Merkmale
Geometrische Eigenschaften
- Frontale Flächen werden maßstabsgetreu in wahrer Größe dargestellt
- Tiefenachse verläuft unter einem Winkel von 45° zur Horizontalen
- Verkürzungsfaktor entlang der Tiefenachse: 0,5 (1:2)
- Parallele Linien im Raum bleiben in der Projektion parallel
- Rechte Winkel in frontalen Ebenen bleiben erhalten
Anwendungsbereiche
Die Kabinett-Projektion findet in verschiedenen technischen und gestalterischen Bereichen Anwendung:
Technische Dokumentation
Im Maschinenbau wird die Kabinett-Projektion verwendet, um Bauteile und Baugruppen anschaulich darzustellen, ohne dass die Hauptansicht verzerrt wird. Dies ist besonders vorteilhaft bei Objekten mit komplexen frontalen Strukturen, wie Bedienfeldern, Gehäusen oder Schaltschränken.
Möbeldesign und Innenarchitektur
In der Möbelindustrie ermöglicht die Kabinett-Projektion eine realistische Darstellung von Schränken, Regalen und anderen Einrichtungsgegenständen, bei denen die Frontansicht die wichtigsten Designmerkmale zeigt.
Architektonische Darstellung
Architekten nutzen die Kabinett-Projektion für Fassadenansichten mit räumlicher Tiefe, insbesondere bei der Präsentation von Gebäudefronten mit erkennbarer Raumtiefe.
Vor- und Nachteile
Vorteile
- Einfache und schnelle Konstruktion ohne aufwendige Berechnungen
- Frontale Flächen bleiben maßstabsgetreu und unverzerrt
- Gute Lesbarkeit und intuitive Erfassung der räumlichen Verhältnisse
- Messbarkeit der frontalen Abmessungen direkt aus der Zeichnung
- Geringer Zeichenaufwand im Vergleich zu perspektivischen Darstellungen
Nachteile
- Weniger realistisch als Zentralperspektive
- Tiefenverzerrung kann bei großen Objekten unnatürlich wirken
- Nicht geeignet für Objekte, bei denen die Tiefenansicht wichtig ist
- Eingeschränkte Darstellung von räumlicher Tiefe im Vergleich zu anderen Projektionsarten
Abgrenzung zu anderen Projektionsverfahren
Kavalierperspektive
Während die Kabinett-Projektion einen Verkürzungsfaktor von 0,5 verwendet, werden bei der Kavalierperspektive die Tiefenlinien in voller Länge dargestellt (Verkürzungsfaktor 1,0). Dies führt zu einer stärkeren Betonung der Tiefe, kann aber auch unnatürlicher wirken.
Isometrische Projektion
Im Gegensatz zur Kabinett-Projektion werden bei der isometrischen Projektion alle drei Hauptachsen gleich stark verkürzt (Verkürzungsfaktor ca. 0,816) und unter Winkeln von 120° zueinander dargestellt. Dies führt zu einer symmetrischeren, aber auch abstrakteren Darstellung.
Dimetrische und Trimetrische Projektion
Diese Projektionsarten verwenden unterschiedliche Verkürzungsfaktoren für verschiedene Achsen, wodurch spezifische Ansichten eines Objekts betont werden können. Sie sind komplexer in der Konstruktion als die Kabinett-Projektion.
Konstruktionsanleitung
Die Erstellung einer Kabinett-Projektion erfolgt in mehreren Schritten:
- Frontansicht zeichnen: Beginnen Sie mit der Vorderansicht des Objekts in wahrer Größe und Form.
- Tiefenachse anlegen: Zeichnen Sie von relevanten Punkten der Frontansicht Linien unter 45° zur Horizontalen nach hinten.
- Tiefenmaße abtragen: Tragen Sie entlang der Tiefenachse die halben Tiefenmaße (Verkürzungsfaktor 0,5) ab.
- Rückseite konstruieren: Verbinden Sie die ermittelten Punkte, um die rückwärtigen Kanten und Flächen zu zeichnen.
- Verdeckte Kanten: Kennzeichnen Sie nicht sichtbare Kanten mit gestrichelten Linien, falls erforderlich.
Normen und Standards
Die Kabinett-Projektion ist in verschiedenen technischen Normen definiert. In Deutschland regelt die DIN ISO 5456-3 die axonometrischen Projektionen. International ist die ISO 5456-3 (Technical drawings – Projection methods – Part 3: Axonometric representations) maßgeblich. Diese Normen legen die geometrischen Grundlagen, Verkürzungsfaktoren und Anwendungsbereiche fest.
Historischer Hintergrund
Der Begriff ‚Kabinett‘ in der Kabinett-Projektion stammt aus dem französischen ‚cabinet‘ (Kabinett, kleines Zimmer). Die Bezeichnung wird auf die historische Verwendung dieser Projektionsart für Möbelentwürfe und Raumdarstellungen zurückgeführt. Das Verfahren wurde bereits im 18. Jahrhundert in der Möbeltischlerei und im Kunsthandwerk eingesetzt, lange bevor es durch technische Normen standardisiert wurde.
Digitale Anwendungen
In modernen CAD-Systemen (Computer-Aided Design) ist die Kabinett-Projektion als Standardfunktion verfügbar. Programme wie SOLIDWORKS und CATIA bieten die Möglichkeit, 3D-Modelle automatisch in Kabinett-Projektion darzustellen. Dies ermöglicht eine schnelle und präzise Erstellung technischer Zeichnungen ohne manuelle Konstruktion.
In der Spieleentwicklung und bei isometrischen Grafiken wird häufig eine modifizierte Form der Kabinett-Projektion verwendet, um dreidimensionale Welten in zweidimensionalen Grafiken darzustellen.
Häufig gestellte Fragen (FAQ)
Der Hauptunterschied liegt im Verkürzungsfaktor der Tiefenachse. Die Kabinett-Projektion verwendet einen Faktor von 0,5 (halbe Länge), während die Kavalierperspektive einen Faktor von 1,0 (volle Länge) nutzt. Dadurch wirkt die Kabinett-Projektion natürlicher, da die Tiefenverzerrung geringer ist.
Der 45°-Winkel ist eine Konvention, die sich aufgrund ihrer einfachen Konstruktion und guten Lesbarkeit etabliert hat. Theoretisch sind auch andere Winkel möglich (z.B. 30° oder 60°), aber 45° bietet eine ausgewogene Darstellung zwischen Frontalansicht und Tiefenwirkung. Zudem lässt sich dieser Winkel mit einem Geodreieck leicht zeichnen.
Ja, aber mit Einschränkungen. Maße in der frontalen Ebene können direkt und maßstabsgetreu abgelesen werden. Tiefenmaße müssen jedoch mit dem Faktor 2 multipliziert werden, da sie mit dem Verkürzungsfaktor 0,5 dargestellt sind. In technischen Zeichnungen werden daher oft zusätzliche Bemaßungen angegeben.
Die Kabinett-Projektion eignet sich besonders für Objekte, bei denen die Frontansicht die wichtigsten Informationen enthält, wie Schaltschränke, Bedienfelder, Fassaden, Möbelfronten oder flache Bauteile mit geringer Tiefe. Weniger geeignet ist sie für Objekte, bei denen die Tiefenstruktur im Vordergrund steht.
Ja, die Kabinett-Projektion wird nach wie vor in der technischen Dokumentation, im Möbeldesign und in der Architektur verwendet. Obwohl moderne 3D-Visualisierungen und fotorealistische Renderings verfügbar sind, bietet die Kabinett-Projektion den Vorteil der Klarheit, Einfachheit und Messbarkeit. In technischen Zeichnungen ist sie weiterhin ein Standardverfahren.
Ja, die Kabinett-Projektion lässt sich mit einfachen Zeichenwerkzeugen wie Lineal, Geodreieck und Zirkel erstellen. Die Konstruktion ist unkompliziert und erfordert keine komplexen Berechnungen. Dies ist einer der Gründe, warum sie in der technischen Ausbildung häufig unterrichtet wird.
Die meisten professionellen CAD-Programme unterstützen die Kabinett-Projektion, darunter SOLIDWORKS, CATIA, FreeCAD und SketchUp. Auch einfachere Zeichenprogramme wie Inkscape oder Adobe Illustrator können durch manuelle Konstruktion genutzt werden
