Die Kavalierperspektive (auch Militärperspektive oder Kavalier-Projektion) ist ein axonometrisches Darstellungsverfahren in der technischen Zeichnung, bei dem die Vorderansicht eines Objekts maßstabsgetreu abgebildet wird, während die Tiefenlinien unter einem Winkel von 45° in voller Länge (Verkürzungsfaktor 1,0) dargestellt werden. Im Vergleich zur Kabinett-Projektion führt dies zu einer stärkeren Betonung der Raumtiefe, kann aber bei großen Objekten unnatürlich wirken.
Definition und Grundlagen
Die Kavalierperspektive, auch als Kavalierprojektion, Militärperspektive oder englisch ‚Cavalier Projection‘ bezeichnet, ist eine Form der schiefen Parallelprojektion. Sie gehört zur Familie der axonometrischen Darstellungsverfahren und wird in der technischen Dokumentation, im Festungsbau und in der militärischen Kartografie eingesetzt.

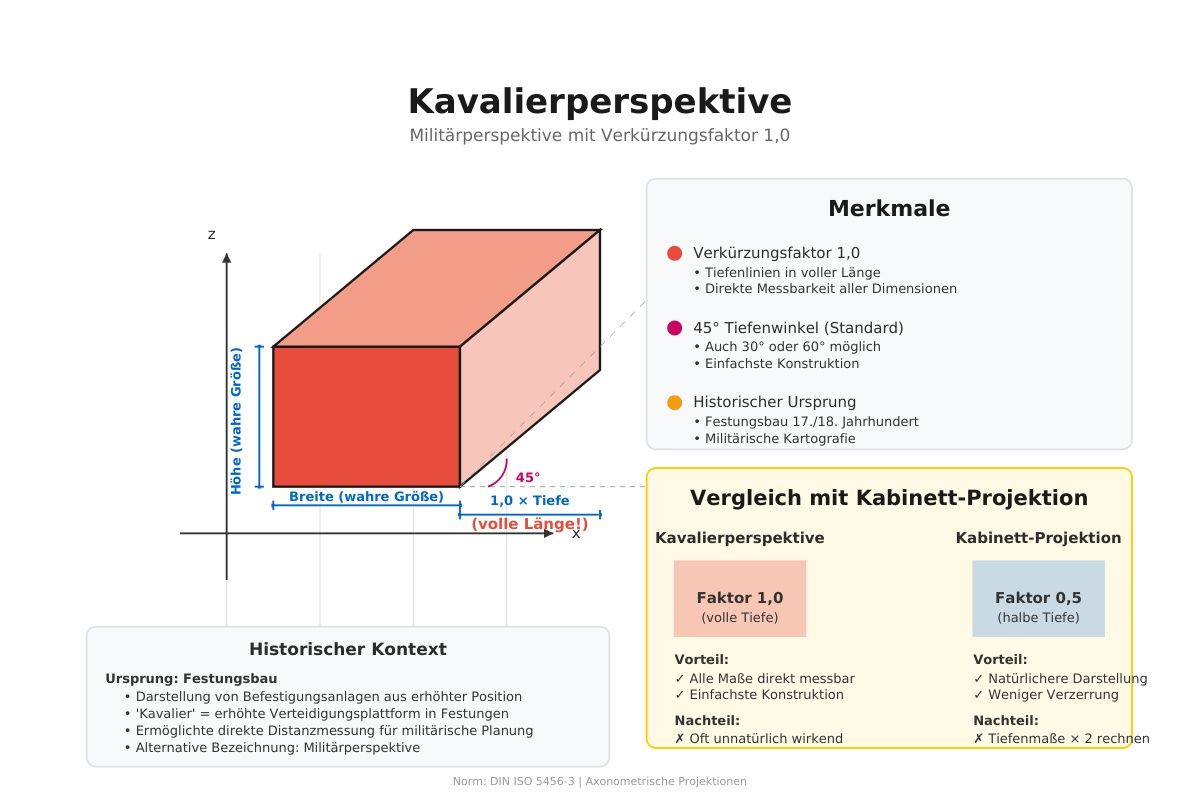

Das zentrale Merkmal der Kavalierperspektive ist die unverminderte Darstellung der Tiefenachse: Während zur Bildebene parallele Flächen in ihrer wahren Größe und Form wiedergegeben werden, verlaufen die in die Tiefe führenden Kanten unter einem Winkel von typischerweise 45° zur Horizontalen und werden ohne Verkürzung (Verkürzungsfaktor 1:1) abgebildet. Dies unterscheidet sie grundlegend von der Kabinett-Projektion, die einen Verkürzungsfaktor von 0,5 verwendet.
Charakteristische Merkmale
Geometrische Eigenschaften
- Frontale Flächen werden maßstabsgetreu in wahrer Größe dargestellt
- Tiefenachse verläuft unter einem Winkel von 45° zur Horizontalen (Standard)
- Verkürzungsfaktor entlang der Tiefenachse: 1,0 (keine Verkürzung)
- Parallele Linien im Raum bleiben in der Projektion parallel
- Rechte Winkel in frontalen Ebenen bleiben erhalten
- Starke Betonung der Raumtiefe durch unverminderte Tiefenlinien
Etymologie und historischer Ursprung
Der Begriff ‚Kavalierperspektive‘ leitet sich vom französischen ‚cavalier‘ (Reiter, erhöhter Standpunkt) ab. Historisch wurde diese Projektionsart im Festungsbau des 17. und 18. Jahrhunderts verwendet, um militärische Anlagen aus einer erhöhten Position (vom ‚Kavalier‘, einer Verteidigungsplattform) darzustellen.
Die Methode ermöglichte es Militäringenieuren und Kartografen, Festungsanlagen, Bastionen und Verteidigungswerke so darzustellen, dass sowohl die Grundrisse der Befestigungen als auch ihre vertikalen Strukturen deutlich erkennbar waren. Der unverminderte Tiefenmaßstab war dabei von Vorteil, da militärisch relevante Distanzen direkt abgelesen werden konnten.
Anwendungsbereiche der Militärperspektive
Historische Anwendungen
Die Kavalierperspektive fand ihre Hauptanwendung im militärischen Bereich: Festungspläne, Belagerungskarten und strategische Übersichtskarten wurden in dieser Darstellungsweise angefertigt. Dies ermöglichte eine schnelle Erfassung der räumlichen Situation ohne aufwendige perspektivische Konstruktionen.
Moderne Anwendungen
Heute wird die Kavalierperspektive seltener eingesetzt als die Kabinett-Projektion, findet aber noch Verwendung in folgenden Bereichen:
- Technische Illustration: Für Objekte mit geringer Tiefe, bei denen die Tiefenverzerrung weniger problematisch ist
- Spieleentwicklung: In isometrischen oder pseudo-3D-Spielen für bestimmte visuelle Effekte
- Didaktik: Als Lehrbeispiel für axonometrische Projektionen und zum Vergleich mit anderen Verfahren
- Architekturdarstellung: Selten für spezielle Übersichtsdarstellungen
Vor- und Nachteile
Vorteile
- Sehr einfache und schnelle Konstruktion ohne Berechnungen
- Frontale Flächen bleiben maßstabsgetreu und unverzerrt
- Tiefenmaße können direkt abgelesen werden (kein Verkürzungsfaktor)
- Starke räumliche Wirkung durch betonte Tiefe
- Alle drei Hauptachsen sind direkt messbar
Nachteile
- Oft unnatürliche und übertriebene Tiefenwirkung
- Bei tiefen Objekten wirkt die Darstellung verzerrt und unrealistisch
- Weniger visuell ansprechend als Kabinett-Projektion oder isometrische Darstellung
- Kann bei Laien zu Fehlinterpretationen der tatsächlichen Proportionen führen
- In modernen technischen Zeichnungen weniger gebräuchlich als andere Verfahren
Vergleich mit anderen Projektionsverfahren
Kavalierperspektive vs. Kabinett-Projektion
Der Hauptunterschied zwischen beiden Verfahren liegt im Verkürzungsfaktor der Tiefenachse:
- Kavalierperspektive: Verkürzungsfaktor 1,0 (volle Tiefe) – stärkere Tiefenwirkung, oft unnatürlich
- Kabinett-Projektion: Verkürzungsfaktor 0,5 (halbe Tiefe) – ausgewogenere, natürlichere Darstellung
Die Kabinett-Projektion wird in der Praxis häufiger verwendet, da sie eine realistischere räumliche Darstellung bietet. Die Kavalierperspektive kann jedoch bei flachen Objekten oder wenn die direkte Messbarkeit der Tiefe wichtig ist, vorteilhafter sein.
Vergleich mit isometrischer Projektion
Bei der isometrischen Projektion werden alle drei Hauptachsen gleichmäßig verkürzt (Faktor ca. 0,816) und unter 120° zueinander dargestellt. Dies führt zu einer symmetrischeren, aber abstrakteren Darstellung. Die Kavalierperspektive hingegen bewahrt die Frontalansicht in wahrer Größe, was das Erkennen von Details erleichtert.
Vergleich mit Zentralperspektive
Die Zentralperspektive mit Fluchtpunkten erzeugt die realistischste Darstellung, ist aber aufwendiger zu konstruieren und erlaubt keine direkten Maßabnahmen. Die Kavalierperspektive ist als Parallelprojektion einfacher zu erstellen und behält messbare Proportionen bei, wirkt aber weniger fotorealistisch.
Konstruktionsanleitung
Die Konstruktion einer Kavalierperspektive ist besonders einfach:
- Frontansicht zeichnen: Zeichnen Sie die Vorderansicht des Objekts in wahrer Größe und Form, genau wie bei einem zweidimensionalen Aufriss.
- Tiefenachse festlegen: Von relevanten Punkten der Frontansicht zeichnen Sie Linien unter 45° zur Horizontalen nach hinten (oder einen anderen gewählten Winkel).
- Tiefenmaße abtragen: Tragen Sie entlang der Tiefenachse die tatsächlichen Tiefenmaße in voller Länge ab (Verkürzungsfaktor 1,0).
- Rückwärtige Kanten verbinden: Verbinden Sie die ermittelten Endpunkte, um die hinteren Kanten und Flächen des Objekts zu konstruieren.
- Sichtbare und verdeckte Kanten: Zeichnen Sie sichtbare Kanten durchgezogen und verdeckte Kanten gestrichelt.
Varianten und Modifikationen
Winkelvariation
Obwohl 45° der Standardwinkel ist, kann die Tiefenachse auch unter anderen Winkeln verlaufen (z.B. 30°, 60° oder 90°). Die Wahl des Winkels beeinflusst die visuelle Wirkung:
- 30°: Flachere Darstellung, weniger Tiefenwirkung
- 45°: Ausgewogene Standarddarstellung
- 60°: Steilere Darstellung, stärkere Tiefenwirkung
Modifizierte Kavalierperspektive
In der Praxis wird manchmal ein leicht reduzierter Verkürzungsfaktor (z.B. 0,8 oder 0,9) verwendet, um die übertriebene Tiefenwirkung abzumildern, ohne ganz auf die Kabinett-Projektion überzugehen. Diese Hybridformen sind jedoch nicht standardisiert.
Normen und Standards
Die Kavalierperspektive ist in den gleichen technischen Normen definiert wie andere axonometrische Projektionen. Die DIN ISO 5456-3 (bzw. international ISO 5456-3: Technical drawings – Projection methods – Part 3: Axonometric representations) beschreibt die geometrischen Grundlagen und Anwendungsrichtlinien für schiefe Parallelprojektionen, zu denen sowohl die Kavalierperspektive als auch die Kabinett-Projektion gehören.
Praktische Hinweise
Wann die Kavalierperspektive verwenden?
Die Kavalierperspektive eignet sich besonders für:
- Flache Objekte mit geringer Tiefe
- Situationen, in denen die direkte Messbarkeit aller Dimensionen wichtig ist
- Schnelle Skizzen ohne Anspruch auf fotografische Realitätstreue
- Historische oder didaktische Kontexte
Wann andere Verfahren bevorzugen?
Für die meisten modernen technischen Anwendungen ist die Kabinett-Projektion vorzuziehen, da sie eine natürlichere Darstellung bietet. Bei tiefen Objekten (Tiefe > Breite) führt die Kavalierperspektive zu starken Verzerrungen. Für realistische Darstellungen sind perspektivische Zeichnungen oder 3D-Renderings besser geeignet.
Charakteristische Merkmale
Geometrische Eigenschaften
- Frontale Flächen werden maßstabsgetreu in wahrer Größe dargestellt
- Tiefenachse verläuft unter einem Winkel von 45° zur Horizontalen (Standard)
- Verkürzungsfaktor entlang der Tiefenachse: 1,0 (keine Verkürzung)
- Parallele Linien im Raum bleiben in der Projektion parallel
- Rechte Winkel in frontalen Ebenen bleiben erhalten
- Starke Betonung der Raumtiefe durch unverminderte Tiefenlinien
Etymologie und historischer Ursprung
Der Begriff ‚Kavalierperspektive‘ leitet sich vom französischen ‚cavalier‘ (Reiter, erhöhter Standpunkt) ab. Historisch wurde diese Projektionsart im Festungsbau des 17. und 18. Jahrhunderts verwendet, um militärische Anlagen aus einer erhöhten Position (vom ‚Kavalier‘, einer Verteidigungsplattform) darzustellen.
Die Methode ermöglichte es Militäringenieuren und Kartografen, Festungsanlagen, Bastionen und Verteidigungswerke so darzustellen, dass sowohl die Grundrisse der Befestigungen als auch ihre vertikalen Strukturen deutlich erkennbar waren. Der unverminderte Tiefenmaßstab war dabei von Vorteil, da militärisch relevante Distanzen direkt abgelesen werden konnten.
Anwendungsbereiche
Historische Anwendungen
Die Kavalierperspektive fand ihre Hauptanwendung im militärischen Bereich: Festungspläne, Belagerungskarten und strategische Übersichtskarten wurden in dieser Darstellungsweise angefertigt. Dies ermöglichte eine schnelle Erfassung der räumlichen Situation ohne aufwendige perspektivische Konstruktionen.
Moderne Anwendungen
Heute wird die Kavalierperspektive seltener eingesetzt als die Kabinett-Projektion, findet aber noch Verwendung in folgenden Bereichen:
- Technische Illustration: Für Objekte mit geringer Tiefe, bei denen die Tiefenverzerrung weniger problematisch ist
- Spieleentwicklung: In isometrischen oder pseudo-3D-Spielen für bestimmte visuelle Effekte
- Didaktik: Als Lehrbeispiel für axonometrische Projektionen und zum Vergleich mit anderen Verfahren
- Architekturdarstellung: Selten für spezielle Übersichtsdarstellungen
Vor- und Nachteile
Vorteile
- Sehr einfache und schnelle Konstruktion ohne Berechnungen
- Frontale Flächen bleiben maßstabsgetreu und unverzerrt
- Tiefenmaße können direkt abgelesen werden (kein Verkürzungsfaktor)
- Starke räumliche Wirkung durch betonte Tiefe
- Alle drei Hauptachsen sind direkt messbar
Nachteile
- Oft unnatürliche und übertriebene Tiefenwirkung
- Bei tiefen Objekten wirkt die Darstellung verzerrt und unrealistisch
- Weniger visuell ansprechend als Kabinett-Projektion oder isometrische Darstellung
- Kann bei Laien zu Fehlinterpretationen der tatsächlichen Proportionen führen
- In modernen technischen Zeichnungen weniger gebräuchlich als andere Verfahren
Vergleich mit anderen Projektionsverfahren
Kavalierperspektive vs. Kabinett-Projektion
Der Hauptunterschied zwischen beiden Verfahren liegt im Verkürzungsfaktor der Tiefenachse:
- Kavalierperspektive: Verkürzungsfaktor 1,0 (volle Tiefe) – stärkere Tiefenwirkung, oft unnatürlich
- Kabinett-Projektion: Verkürzungsfaktor 0,5 (halbe Tiefe) – ausgewogenere, natürlichere Darstellung
Die Kabinett-Projektion wird in der Praxis häufiger verwendet, da sie eine realistischere räumliche Darstellung bietet. Die Kavalierperspektive kann jedoch bei flachen Objekten oder wenn die direkte Messbarkeit der Tiefe wichtig ist, vorteilhafter sein.
Vergleich mit isometrischer Projektion
Bei der isometrischen Projektion werden alle drei Hauptachsen gleichmäßig verkürzt (Faktor ca. 0,816) und unter 120° zueinander dargestellt. Dies führt zu einer symmetrischeren, aber abstrakteren Darstellung. Die Kavalierperspektive hingegen bewahrt die Frontalansicht in wahrer Größe, was das Erkennen von Details erleichtert.
Vergleich mit Zentralperspektive
Die Zentralperspektive mit Fluchtpunkten erzeugt die realistischste Darstellung, ist aber aufwendiger zu konstruieren und erlaubt keine direkten Maßabnahmen. Die Kavalierperspektive ist als Parallelprojektion einfacher zu erstellen und behält messbare Proportionen bei, wirkt aber weniger fotorealistisch.
Konstruktionsanleitung
Die Konstruktion einer Kavalierperspektive ist besonders einfach:
- Frontansicht zeichnen: Zeichnen Sie die Vorderansicht des Objekts in wahrer Größe und Form, genau wie bei einem zweidimensionalen Aufriss.
- Tiefenachse festlegen: Von relevanten Punkten der Frontansicht zeichnen Sie Linien unter 45° zur Horizontalen nach hinten (oder einen anderen gewählten Winkel).
- Tiefenmaße abtragen: Tragen Sie entlang der Tiefenachse die tatsächlichen Tiefenmaße in voller Länge ab (Verkürzungsfaktor 1,0).
- Rückwärtige Kanten verbinden: Verbinden Sie die ermittelten Endpunkte, um die hinteren Kanten und Flächen des Objekts zu konstruieren.
- Sichtbare und verdeckte Kanten: Zeichnen Sie sichtbare Kanten durchgezogen und verdeckte Kanten gestrichelt.
Varianten und Modifikationen
Winkelvariation
Obwohl 45° der Standardwinkel ist, kann die Tiefenachse auch unter anderen Winkeln verlaufen (z.B. 30°, 60° oder 90°). Die Wahl des Winkels beeinflusst die visuelle Wirkung:
- 30°: Flachere Darstellung, weniger Tiefenwirkung
- 45°: Ausgewogene Standarddarstellung
- 60°: Steilere Darstellung, stärkere Tiefenwirkung
Modifizierte Kavalierperspektive
In der Praxis wird manchmal ein leicht reduzierter Verkürzungsfaktor (z.B. 0,8 oder 0,9) verwendet, um die übertriebene Tiefenwirkung abzumildern, ohne ganz auf die Kabinett-Projektion überzugehen. Diese Hybridformen sind jedoch nicht standardisiert.
Normen und Standards
Die Kavalierperspektive ist in den gleichen technischen Normen definiert wie andere axonometrische Projektionen. Die DIN ISO 5456-3 (bzw. international ISO 5456-3: Technical drawings – Projection methods – Part 3: Axonometric representations) beschreibt die geometrischen Grundlagen und Anwendungsrichtlinien für schiefe Parallelprojektionen, zu denen sowohl die Kavalierperspektive als auch die Kabinett-Projektion gehören.
Praktische Hinweise
Wann die Kavalierperspektive verwenden?
Die Kavalierperspektive eignet sich besonders für:
- Flache Objekte mit geringer Tiefe
- Situationen, in denen die direkte Messbarkeit aller Dimensionen wichtig ist
- Schnelle Skizzen ohne Anspruch auf fotografische Realitätstreue
- Historische oder didaktische Kontexte
Wann andere Verfahren bevorzugen?
Für die meisten modernen technischen Anwendungen ist die Kabinett-Projektion vorzuziehen, da sie eine natürlichere Darstellung bietet. Bei tiefen Objekten (Tiefe > Breite) führt die Kavalierperspektive zu starken Verzerrungen. Für realistische Darstellungen sind perspektivische Zeichnungen oder 3D-Renderings besser geeignet.
Digitale Werkzeuge und CAD
Moderne CAD-Programme wie AutoCAD, SolidWorks, CATIA und FreeCAD unterstützen die Kavalierperspektive als Projektionsoption. In den meisten Programmen kann der Winkel und theoretisch auch der Verkürzungsfaktor angepasst werden, wobei die Standardeinstellung (45° und Faktor 1,0) meist beibehalten wird. In 2D-Zeichenprogrammen wie Inkscape, Adobe Illustrator oder CorelDRAW kann die Kavalierperspektive durch manuelle Konstruktion mit Hilfslinien und Winkelmesswerkzeugen erstellt werden.
Häufig gestellte Fragen (FAQ)
Der entscheidende Unterschied liegt im Verkürzungsfaktor der Tiefenachse. Die Kavalierperspektive verwendet den Faktor 1,0 (volle Länge), wodurch Tiefenlinien unverkürzt dargestellt werden. Die Kabinett-Projektion nutzt den Faktor 0,5 (halbe Länge), was zu einer natürlicheren, weniger verzerrten Darstellung führt.
Die unverminderte Darstellung der Tiefenachse führt bei Objekten mit größerer Tiefe zu einer Übertreibung der räumlichen Ausdehnung. Während unser visuelles System in der Realität eine perspektivische Verkleinerung mit zunehmender Entfernung erwartet, zeigt die Kavalierperspektive alle Tiefenmaße in voller Größe. Dies kann besonders bei tiefen Objekten zu einer unproportionalen und unrealistischen Wirkung führen.
Der Begriff stammt vom französischen ‚cavalier‘ (erhöhter Standpunkt, Reiterstellung). Im Festungsbau des 17. und 18. Jahrhunderts bezeichnete ein ‚Kavalier‘ eine erhöhte Plattform innerhalb einer Festung, von der aus man einen Überblick über die Verteidigungsanlagen hatte. Die Projektionsart wurde verwendet, um Festungsanlagen aus dieser erhöhten Perspektive darzustellen, wobei sowohl Grundrisse als auch Höhenstrukturen erkennbar blieben.
Ja, das ist einer der Hauptvorteile der Kavalierperspektive. Sowohl die frontalen Maße (Breite und Höhe) als auch die Tiefenmaße können direkt und ohne Umrechnung abgelesen werden, da der Verkürzungsfaktor 1,0 beträgt. Dies macht sie besonders nützlich für Anwendungen, bei denen schnelle Maßentnahmen wichtig sind, wie im historischen Festungsbau oder in der militärischen Kartografie.
In der modernen technischen Praxis wird die Kavalierperspektive seltener eingesetzt als die Kabinett-Projektion oder isometrische Darstellung, da diese natürlichere Ergebnisse liefern. Sie findet aber noch Verwendung in didaktischen Kontexten (Lehre des technischen Zeichnens), bei speziellen Anwendungen mit flachen Objekten und gelegentlich in der Spielegrafik. Historisch hat sie große Bedeutung für die Entwicklung technischer Darstellungsmethoden.
Ja, theoretisch kann jeder Winkel verwendet werden. Der 45°-Winkel ist jedoch Standard, da er leicht zu konstruieren ist und eine ausgewogene Darstellung bietet. Andere häufig verwendete Winkel sind 30° und 60°. Ein flacherer Winkel (z.B. 30°) betont die Frontalansicht stärker, während ein steilerer Winkel (z.B. 60°) die Tiefenwirkung verstärkt. In der Normung wird primär der 45°-Winkel verwendet.
Ja, ‚Militärperspektive‘ ist ein synonymer Begriff für Kavalierperspektive. Die Bezeichnung ‚Militärperspektive‘ bezieht sich ebenfalls auf die historische Verwendung im militärischen Bereich, insbesondere für Festungspläne und Geländedarstellungen. Beide Begriffe beschreiben dieselbe Projektionsmethode mit unverkürzter Tiefenachse.
Die meisten professionellen CAD-Programme bieten die Kavalierperspektive als Projektionsoption an, darunter SOLIDWORKS, CATIA und FreeCAD. In 2D-Zeichenprogrammen wie Inkscape oder Adobe Illustrator kann sie durch manuelle Konstruktion mit Hilfslinien erstellt werden. Die Verfügbarkeit als direkte Option hängt vom spezifischen Programm ab; oft ist eine manuelle Konfiguration der Projektionsparameter erforderlich.
