Gewindedarstellung

Was ist eine Gewindedarstellung?

Die Gewindedarstellung ist ein wichtiger Begriff in der technischen Zeichnung und bezieht sich auf die grafische Darstellung eines Gewindes. Gewinde werden in verschiedenen Anwendungen eingesetzt, wie zum Beispiel in Schrauben, Bolzen, Muttern und vielen anderen Verbindungselementen. In diesem Glossarartikel werden wir die verschiedenen Methoden der Gewindedarstellung in technischen Zeichnungen sowie deren Bedeutung und Verwendung genauer erläutern.

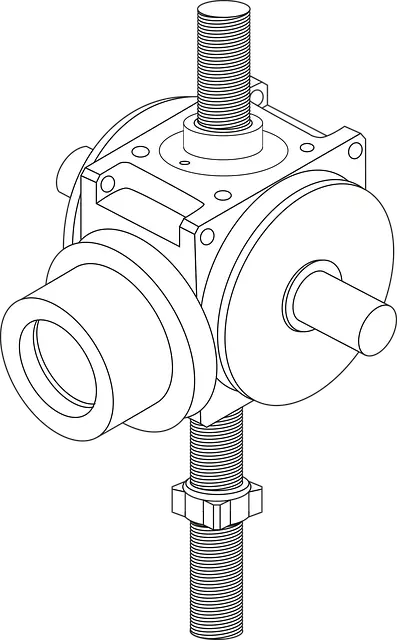

Gewindedarstellung in einer technischen Zeichnung

Symbole und Bezeichnungen in Gewindedarstellungen

In technischen Zeichnungen wird ein Gewinde durch spezifische Symbole und Bezeichnungen dargestellt. Das am häufigsten verwendete Symbol ist ein dreieckiges Profil, das den Querschnitt des Gewindes repräsentiert. Es gibt auch verschiedene Buchstabenkombinationen, die verwendet werden, um das Gewinde genauer zu beschreiben, wie zum Beispiel “M” für metrische Gewinde oder “UNC” für Unified National Coarse-Gewinde.

Schematische Darstellung

Die schematische Darstellung eines Gewindes in einer technischen Zeichnung zeigt das Grundprofil des Gewindes anhand von Schnitten oder Ansichten. Es wird normalerweise mit einer gestrichelten Linie dargestellt und enthält Informationen wie Gewindedurchmesser, Gewindesteigung und Gewindeform. Dies ermöglicht es dem Betrachter, die wichtigsten Dimensionen und Eigenschaften des Gewindes zu erkennen.

Detaildarstellung

Bei komplexeren Gewinden oder wenn eine detaillierte Darstellung erforderlich ist, kann eine Detailansicht der Gewindedarstellung verwendet werden. Diese zeigt einen vergrößerten Ausschnitt des Gewindes mit zusätzlichen Informationen wie Gewindetiefe, Gewindekanten und Gewindeflanken. Eine Detaildarstellung ermöglicht eine genaue Betrachtung und Messung des Gewindes.

Schnittdarstellung

In einigen Fällen kann es notwendig sein, das Gewinde in einer Schnittdarstellung zu zeigen. Dies wird häufig verwendet, um die Position und die Beziehung des Gewindes zu anderen Bauteilen zu verdeutlichen. Durch einen Schnitt durch das Gewinde wird die interne Struktur sichtbar und ermöglicht eine genaue Analyse und Messung.

Gewindetabellen

Zusätzlich zur grafischen Darstellung werden Gewinde oft auch durch Gewindetabellen spezifiziert. Diese enthalten detaillierte Informationen wie Gewindedurchmesser, Gewindesteigung, Gewindetoleranzen und Gewindearten. Gewindetabellen sind ein wichtiges Hilfsmittel für die Auswahl und Identifizierung von Gewinden.

Wie bemaße ich ein Gewinde?

Das Bemaßen einer Gewindedarstellung in einer technischen Zeichnung ist wichtig, um die genauen Abmessungen und Eigenschaften des Gewindes zu spezifizieren. Hier sind einige Schritte, die beim Bemaßen eines Gewindes beachtet werden sollten:

Gewindeart und -größe bestimmen: Identifizieren Sie die Art des Gewindes, das bemaßt werden soll, wie zum Beispiel metrisch, Unified, Whitworth usw. Bestimmen Sie außerdem die Gewindegröße, die durch den Gewindedurchmesser und die Gewindesteigung angegeben wird.
Bestimmen Sie den Bemaßungstyp: Es gibt verschiedene Arten der Gewindebemaßung, je nachdem, welche Informationen benötigt werden. Die wichtigsten sind die Gewindedurchmesserbemaßung, die Steigungsbemaßung und die Flankenwinkelbemaßung.
Gewindedurchmesser bemaßen: Der Gewindedurchmesser kann auf unterschiedliche Weise bemaßt werden. Bei metrischen Gewinden wird normalerweise der Außendurchmesser (z. B. “M10”) oder der Innendurchmesser (z. B. “M10x1,5”) angegeben. Bei Unified-Gewinden wird der Außendurchmesser in Zoll (z. B. “1/4-20”) oder der Innendurchmesser (z. B. “1/4-20UNC”) angegeben. Stellen Sie sicher, dass die Bemaßung eindeutig ist und den richtigen Gewindedurchmesser angibt.
Steigung bemaßen: Die Gewindesteigung wird normalerweise in metrischen Gewinden angegeben. Sie kann auf zwei Arten bemaßt werden: entweder durch Angabe der Steigung pro Einheit (z. B. “1,5” für eine Steigung von 1,5 mm pro Umdrehung) oder durch Angabe des Gewindeprofils (z. B. “M10x1,5” für ein metrisches Gewinde mit 1,5 mm Steigung).
Flankenwinkel bemaßen: Der Flankenwinkel gibt den Winkel zwischen den Gewindeflanken an. In den meisten Fällen wird der Flankenwinkel für metrische Gewinde als Standardwert (60 Grad) angenommen. Bei speziellen Gewindearten wie Whitworth-Gewinden (55 Grad) oder Trapezgewinden (30 Grad) muss der Flankenwinkel jedoch explizit angegeben werden.
Zusätzliche Informationen bemaßen: Je nach Anforderungen und spezifischen Merkmalen des Gewindes können weitere Informationen bemaßt werden. Dazu gehören beispielsweise Gewindelänge, Gewindetoleranzen oder spezielle Gewindeformen.
Zusätzliche Informationen bemaßen: Je nach Anforderungen und spezifischen Merkmalen des Gewindes können weitere Informationen bemaßt werden. Dazu gehören beispielsweise Gewindelänge, Gewindetoleranzen oder spezielle Gewindeformen.
Klare und präzise Bemaßung: Stellen Sie sicher, dass die Bemaßung des Gewindes auf der technischen Zeichnung klar, präzise und leicht verständlich ist. Verwenden Sie deutliche Pfeile, Linien und Beschriftungen, um die Abmessungen zu kennzeichnen. Achten Sie auch auf die richtige Einheitenangabe, sei es Millimeter, Zoll oder eine andere Maßeinheit.

Zusammenfassung

Die Gewindedarstellung in technischen Zeichnungen ist entscheidend, um genaue Informationen über Gewinde zu vermitteln. Durch Symbole, Bezeichnungen, schematische Darstellungen, Detaildarstellungen, Schnittdarstellungen und Gewindetabellen können Ingenieure, Designer und Hersteller die spezifischen Eigenschaften und Dimensionen eines Gewindes verstehen und korrekt interpretieren. Eine präzise Gewindedarstellung ist von großer Bedeutung für die Herstellung, Montage und Funktionalität von Bauteilen und Verbindungselementen.
