DCAMcut.

CAD/CAM-Lösung für Ihre täglichen Anforderungen im Drahterodieren

DCAMcut – Software zum Drahterodieren in SOLIDWORKS.

In SOLIDWORKS vollständig integriert, erstellt DCAMcut schnell und sicher Drahterodier-Programme für Flächen- und Volumenkörper. Als einziges Unternehmen, das sich ausschließlich auf Drahterosion spezialisiert hat, bietet DCAMcut eine hoch effiziente Software im Bereich Werkzeug- und Formenbau, Maschinen- und Anlagenbau, Extrusionswerkzeug sowie Prototypenbau. Die Software unterstützt Drahterodieren auf nativen Flächeninformationen direkt aus 3D CAD Systemen, was zu präzisesten Ergebnissen führt und individuellen unternehmensspezifischen Anforderungen gerecht wird.

DCAMcut Titel

Gute Gründe für DCAMcut.

Manufacturing

Nutzen Sie die einzigartige Kompetenz im Drahterodieren

Die Firma DCAM beschäftigt sich ausschließlich mit Software für das Drahterodieren. Diese Fixierung auf das Kerngeschäft ist der Grund für moderne Software auf höchstem Niveau.

PassiveAuthentication

Importieren Sie CAD-Daten ohne Kompromisse

Daten aus SOLIDWORKS sowie zahlreichen weiteren 3D CAD-Systemen können dank zahlreicher Direktschnittstellen problemlos importiert werden.

BuildQueueNew

Minimieren Sie den Programmieraufwand durch intelligente Vorlagentechnologie

Durch die innovative Vorlagentechnologie können Sie sämtliche Bearbeitungsabläufe in katalogisierter Form ablegen und jederzeit modellübergreifend wiederverwenden. Der Programmieraufwand wird dadurch erheblich reduziert und die manuelle Fehlerquote minimiert.

Für jeden die passende Lösung.

D CAM Logo


DCAMcut für SOLIDWORKS


2D-Kontur
2D-Konturdefinition auf CAD-Skizzenbasis

2-Ebenen Kontur
Regelflächenbearbeitung über vorhandene Ober- & Unterkontur und Synchronisationslinien (Skizzen)


2-Achsen Ausräumen Standard
Standard 2-Achsen Ausräumen

Standardsimulation
Standardsimulation inkl. Berechnung & Visualisierung der Offsetflächen für alle Schnitte.

Solidsimulation
Abtrags-Simulation zur 3D-Visualisierung inkl. Entformbarkeitsanalyse

Parametrik
Assoziativität existierender Erodier-Jobs zu Modellveränderungen (autom. Neuberechnung auf Volumen-, Flächenmodellen und Skizzen)

4-Achsen Konturdefinition
3D-Konturdefinition direkt auf Volumen- & Flächenmodellen

D CAM Logo

DCAMcut für SOLIDWORKS

Professional

Alle Funktionen aus DCAMcut für SOLIDWORKS Standard und zusätzlich noch:

Feature-Erkennung
Automatische Erkennung & Erzeugung erodierbarer Konturen auf Volumen- & Flächenmodellen inkl. Filterfunktionen

Vorlagentechnik
Erzeugung und Katalogisierung von Kontur-, Job- & Programmvorlagen


NC-Browser
NC-Browser Technologie inkl. Grafikrückkopplung

D CAM Logo

DCAMcut für SOLIDWORKS

Premium

Alle Funktionen aus DCAMcut für SOLIDWORKS Professional und zusätzlich noch:

Partielles Ausräumen
2-Achsen partielles Ausräumen

Ausräumen über Inseln & über Zielaufmaß
2-Achsen Ausräumen mit vordefinierten Inseln & über Zielaufmaß

4-Achsen Ausräumen
4-Achsen Ausräumen, 4-Achsen Ausräumen mit Inseln & 4-Achsen partielles Ausräumen


Raumkurve
Raumkurvenbearbeitung für 3D-Kurven

Approximation
Zur Rückführung einer Folge von Linienelementen innerhalb einer benutzerdefinierbaren Toleranz in Bögen, Kreise & Linien (optionale CAD-Ausgabe)

Einsatzmöglichkeiten von DCAMcut.

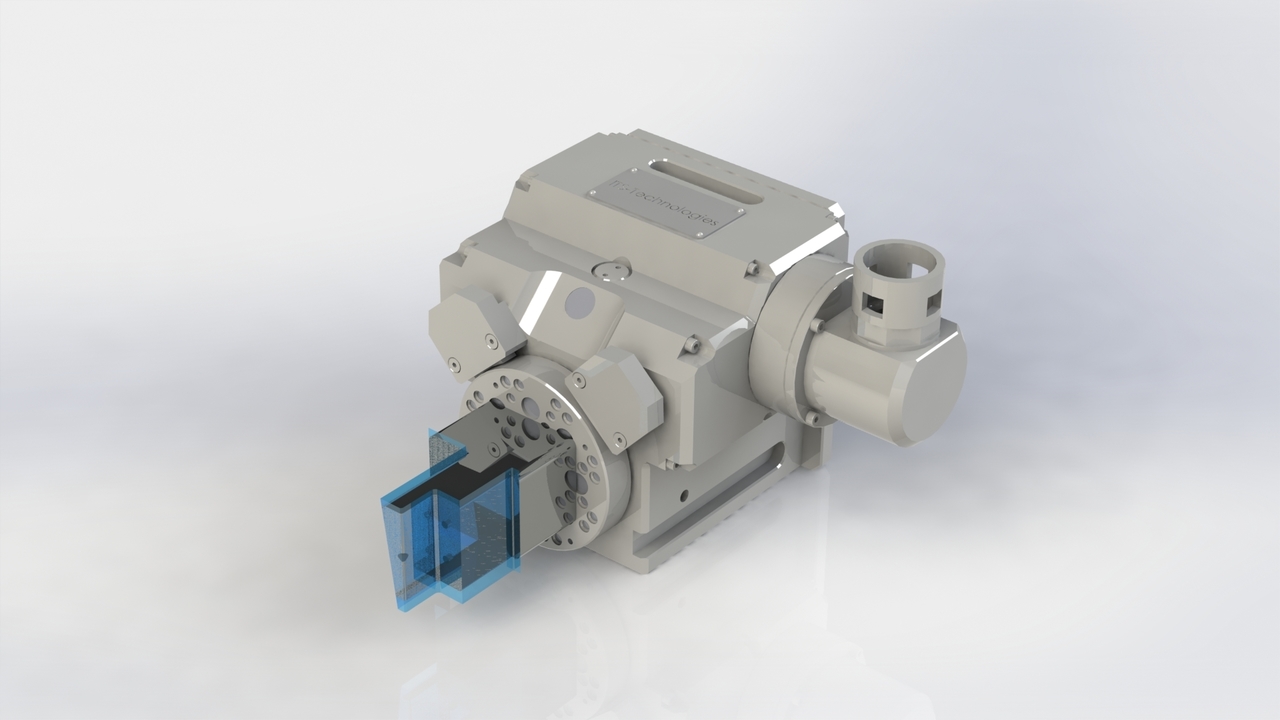

Bauteil mit Achse

Mehrachsendrahterodieren

Mit diesem Modul haben Sie die Möglichkeit die Funktionalität von Maschinen mit zusätzlichen Dreh-/Schwenktischen professionell auszuschöpfen. Mit DCAMcut können Sie Ihre Werkstücke in einer Aufspannung oder simultan von mehreren Seiten erodieren. Dies ermöglicht ein präziseres und ausdauernderes Arbeiten an den Maschinen. Die Werkstücke müssen nicht manuell umgespannt werden, um sie zu drehen, wodurch Stillstandzeiten vermieden werden.

3D Abtrags-Simulation

Die Solidsimulation zeigt Ihnen, wie der Erodier-Prozess verlaufen wird, an welchen Punkten es zu Ausfallteilen kommen kann und wo Fehler auftreten könnten. Somit vermeiden Sie von vornherein Verschnitte und Fehlproduktionen, was Ihnen die Sicherheit gibt, die Sie in Ihrem täglichen Arbeitsgeschäft brauchen.

DCAMCUT Fertigung

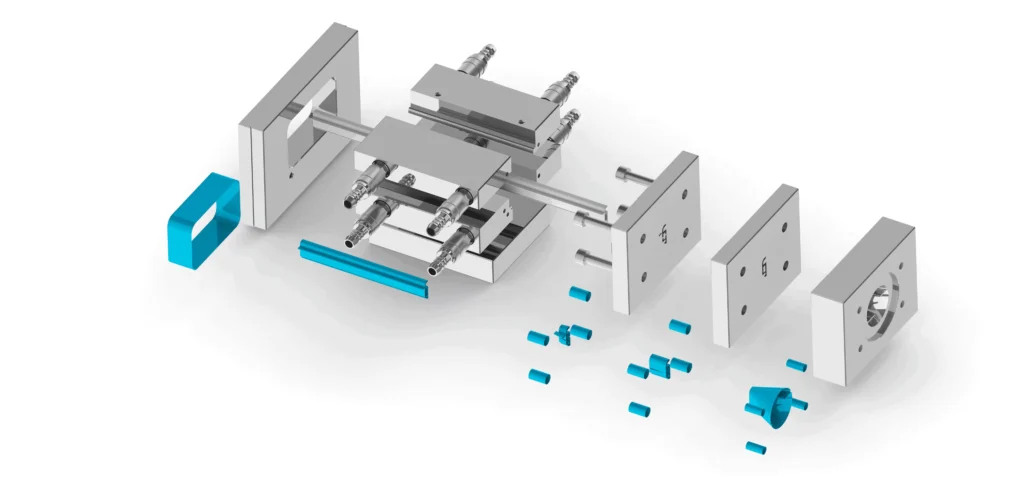

DCAMCUT Erodiersoftware

Optimierte Ausräumzyklen

Die meisten nennen es schlicht Taschenerodieren. Wir verstehen darunter ein äußerst effektives Modul, das den kürzesten Weg berechnet, den der Draht zurücklegen muss, um Durchbrüche möglichst schnell und ohne unerwartete Ausfallteile zu bearbeiten.

Erstklassiger Service & Support inklusive.

Profitieren Sie von unserer langjährigen Erfahrung, den Servicedienstleistungen sowie dem erstklassigen Support unseres Technikteams.

Education

Zertifizierter Schulungsanbieter

Wir bieten sowohl Online- als auch On-Demand-Schulungen an, damit Ihr Team weiß, wie es SOLIDWORKS optimal nutzen kann.

Trophy2

Ausgezeichneter Kundensupport

Unser ausgezeichnetes Technikteam bietet einen erstklassigen Kundensupport.

D365TalentInsight

Innovative PLM-Beratung

Wir unterstützen unsere Kunden bei der Entfaltung des maximalen Potentials, damit sie durch Leistungssteigerung und Innovation im Wettbewerb gewinnen.

Ribbon

Offizieller SOLIDWORKS Reseller

Wir verfügen über ein 30 Jahre ​ kontinuierlich aufgebautes Fachwissen in den verschiedenen Branchen und Technologien.

Häufig gestellte Fragen.

  • Aktueller Intel- oder AMD-Prozessor

  • 64-Bit-Betriebssysteme

  • Ab Microsoft Windows 10, 64 Bit (SOLIDWORKS 2022 Microsoft Windows 10 / 11, 64 Bit)

  • 16 GB Systemspeicher (RAM)

  • 12 GB Festplattenspeicher

  • Graphische Darstellung: https://www.solidworks.com/de/support/system-requirements

  • USB-Schnittstelle oder Breitband-Internetverbindung (DVD auf Anfrage)

  • Keine Konvertierungsprobleme dank breiter Palette an Schnittstellen

  • Hohe Kommunikationsfähigkeit und mehr Prozesssicherheit

  • Direktschnittstellen zu CATIA, NX, Creo, SOLIDWORKS, Inventor, Parasolid

  • Standardschnittstellen zu JT, VDAFS, STEP, STL und anderen

  • Je nach Datenformat Übertragung von geometrischen Daten zu Rohteil, Fertigteil und Spannmittel sowie Übertragung von strukturellen Daten wie Assembly-, Layer-, Set-, Filter- und Farbinformationen

  • Import von vorhandenen Bohrfeatures und Produkt- und Fertigungsinformationen über Direktschnittstellen

Drahterodieren, auch als Drahtschneiden oder Elektroerosion bekannt, ist ein präziser Fertigungsprozess in der Metallbearbeitung. Bei diesem Verfahren wird ein dünner Draht als Elektrode verwendet, um elektrische Entladungen zu erzeugen und Material von einem Werkstück zu entfernen. Der Draht wird durch das Werkstück geführt, während zwischen dem Draht und dem Werkstück eine elektrische Spannung angelegt wird. Dies führt zu Funkenentladungen, die das Material des Werkstücks erodieren.

Drahterodieren wird häufig für die Herstellung von komplexen Formen, engen Toleranzen und feinen Oberflächen in Metallteilen eingesetzt. Es ermöglicht die Bearbeitung von harten und schwer zu bearbeitenden Materialien, da der Draht durch Elektroerosion das Material abträgt, ohne es physisch zu berühren.

Dieses Verfahren findet Anwendung in verschiedenen Branchen, darunter Werkzeug- und Formenbau, Maschinenbau, Luftfahrt und Medizintechnik, wo Präzision und Feinheit entscheidend sind.

Weitere Informationen zu DCAMcut anfragen.

Sie wünschen weitere Informationen oder eine Beratung zu den DCAMcut Lösungen?

Wir unterstützen Sie bei der Auswahl und bieten Ihnen eine unverbindliche sowie individuell auf Ihre Anforderungen zugeschnittene Vorführung der DCAMcut Lösungen bei Ihnen vor Ort an.
