Elektromagnetische Simulation
SIMULIA CST Studio Suite.
Maximale Effizienz und Präzision für Ihre elektromagnetischen Systeme.
Technologischer Vorsprung und nachhaltige Wettbewerbsfähigkeit.
Die CST Studio Suite ist die umfassendste Software für die 3D-Simulation elektromagnetischer Komponenten und Systeme. Die Lösung unterstützt Sie von der ersten Konzeptidee über das Finden des optimalen Designs bis zur Integrität und Kompatibilität mit anderen Geräten. Durch die präzise Modellierung und Analyse können Sie komplexe elektromagnetische Effekte bis ins Detail verstehen und gezielt Verbesserungen umsetzen. Vertrauen Sie auf ein Werkzeug, das Ihnen nicht nur Daten liefert, sondern Ihnen auch die Möglichkeit gibt, diese in konkrete Maßnahmen umzusetzen.
Vielseitige Solver für das gesamte Frequenzspektrum von statisch bis THz einschließlich spezialisierter Anwendungen für Elektronik, Motoren und Kabel.
Gekoppelte Simulation: Systemebene, Hybrid, Multiphysik, EM/Schaltungs-Co-Simulationen.
Vollparametrische All-in-One-Entwurfsumgebung. Bidirektionale Verbindung zu SOLIDWORKS, die Konstruktionsänderungen direkt synchronisiert.
Flexible Import- und Exportmöglichkeiten von CAD- und EDA-Dateien.
Umfangreiche Materialmodelle. Ideal für komplizierte Anwendungen in den Bereichen Photonik und Biophysik.
Leistungsstarke Post-Prozessoren und Visualisierungstools zur Analyse und Präsentation Ihrer Simulationsergebnisse.
Vorteile mit der CST Studio Suite.
Elektromagnetische Simulationen bieten entscheidende Vorteile, die Ihre Entwicklungsprozesse erheblich verbessern können:
Kürzere Entwicklungszeiten.
Niedrigere Kosten.
Weniger physische Prototypen.
Optimierung der Geräteleistung.
Frühzeitige Identifikation von Compliance-Problemen.
Einfache Einhaltung gesetzlicher Grenzwerte.
Einsatzmöglichkeiten in der Elektromagnetik.
Alles, was Sie für den Entwurf, die Analyse und die Optimierung von elektromagnetischen (EM) Komponenten und Systemen brauchen.

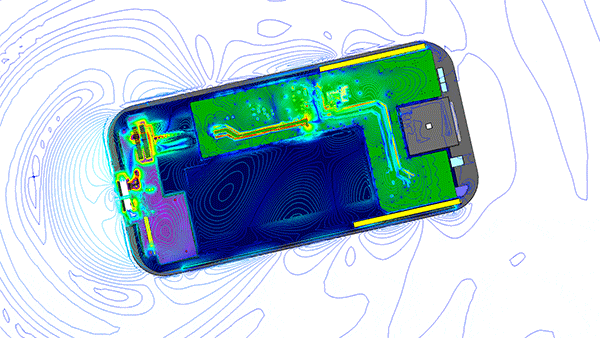

Antennendesign.
Gestalten und optimieren Sie Antennen für vielseitige Anwendungen. Dank der fortschrittlichen Simulationsalgorithmen können Sie schnell die besten Parameter identifizieren und die Leistung maximieren. Analysieren Sie Antennen im freien Raum oder in realistischen Umgebungen, einschließlich Gehäusen und Montagestrukturen. Von großen Arrays und Reflektor-Antennen bis zu Miniatur-Antennen auf dicht bestückten Leiterplatten – alles ist möglich.
Elektromagnetische Verträglichkeit (EMV).
Sichern Sie die elektromagnetischen Verträglichkeit Ihrer Produkte. Mit der CST Studio Suite identifizieren Sie potenzielle EMV-Probleme frühzeitig und optimieren Ihre Designs entsprechend. So vermeiden Sie kostspielige Fehler bei Prototypen und gewährleisten Sie die Einhaltung gesetzlicher Anforderungen.

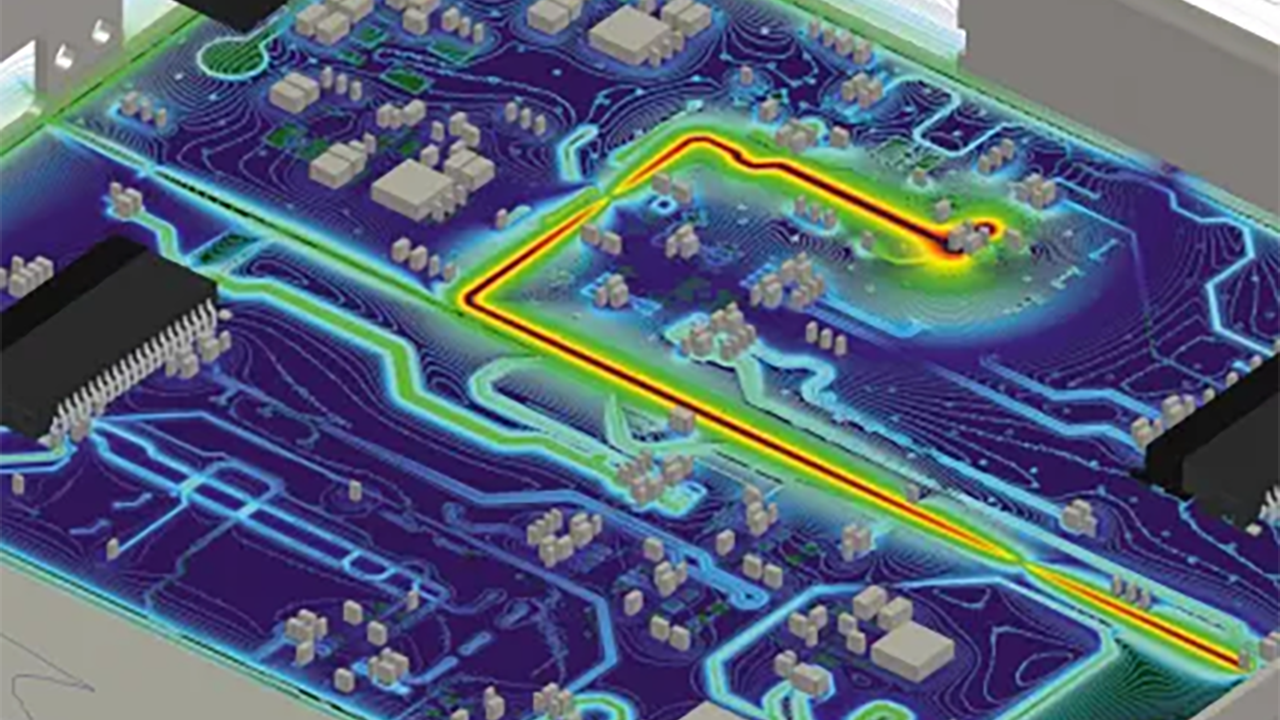

Leiterplattenanalyse.
Optimieren Sie Ihre Leiterplattendesigns (PCBs) mit innovativen Analysetools. Die CST Studio Suite ermöglicht Ihnen die Untersuchung elektromagnetischer Eigenschaften und hilft Ihnen, Signalinterferenzen zu minimieren. Profitieren Sie von einer effizienten Gestaltung, die die Leistung Ihrer elektronischen Komponenten steigert.

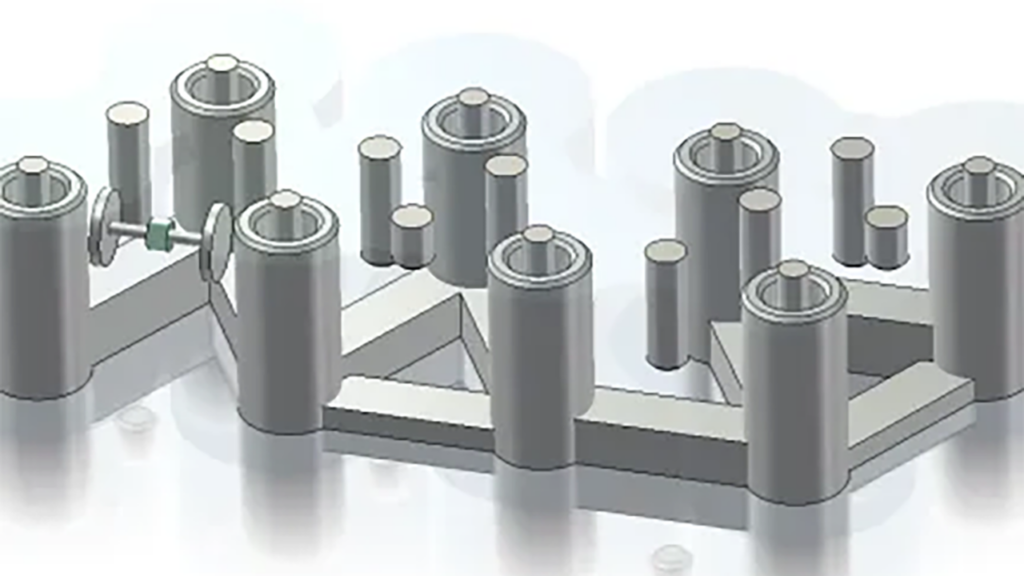

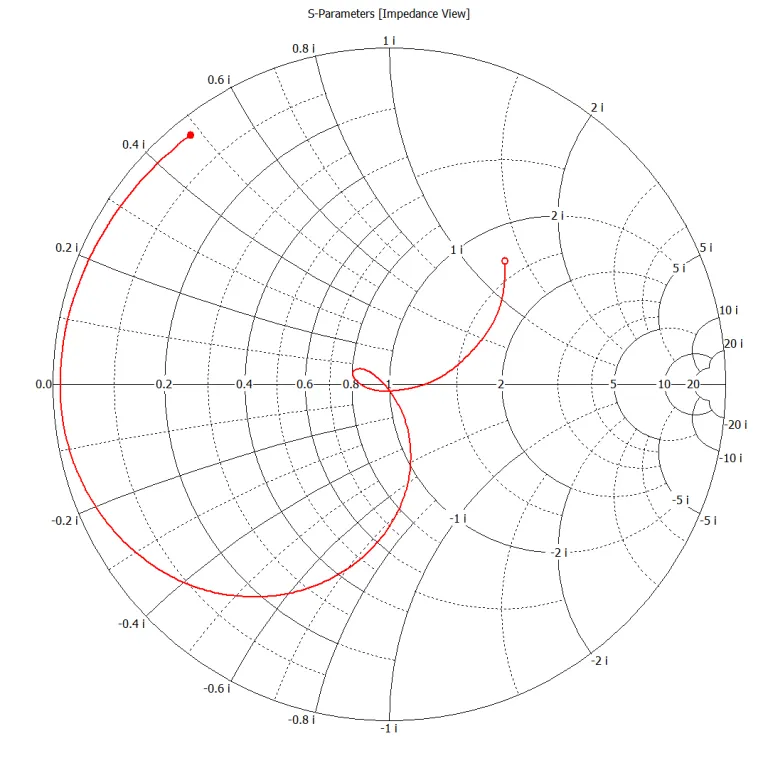

Analyse hochresonanter Strukturen.
Die Analyse hochresonanter Strukturen war noch nie so einfach. Simulieren Sie komplexe Resonanzphänomene bis ins kleinste Detail und gewinnen Sie wertvolle Einblicke in das Verhalten Ihrer Designs. So können Sie Produkte entwickeln, die in hochfrequenten Anwendungen, wie z. B. in der Kommunikationstechnik leistungsstark arbeiten.

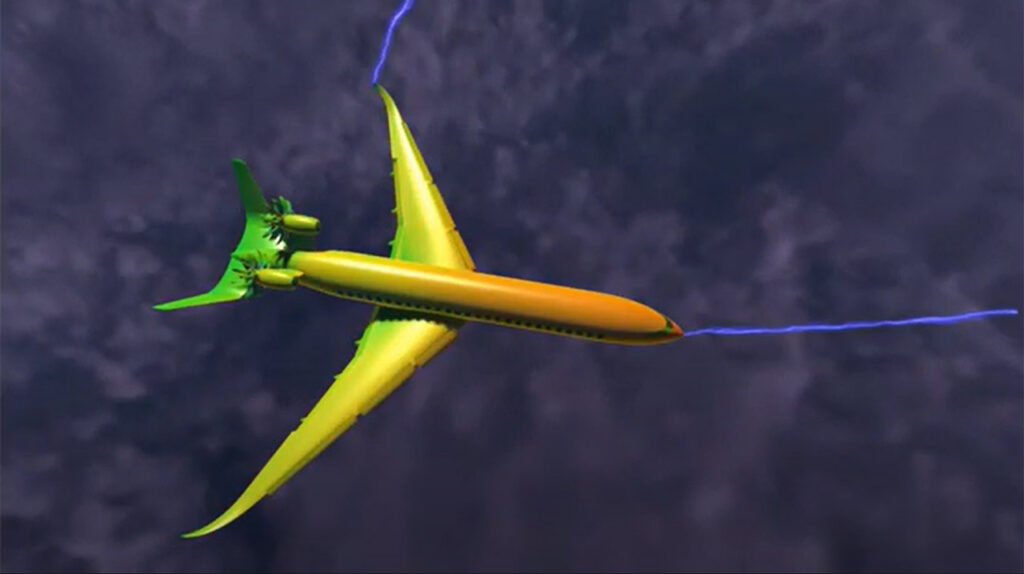

Hochkomplexe Ereignisse und Designs.
Analysieren Sie vielschichtige Interaktionen zwischen Komponenten und Systemen. Untersuchen Sie Eigenschaften, die von Blitzeinschlägen bis zu bioelektromagnetischen Signaturen reichen.

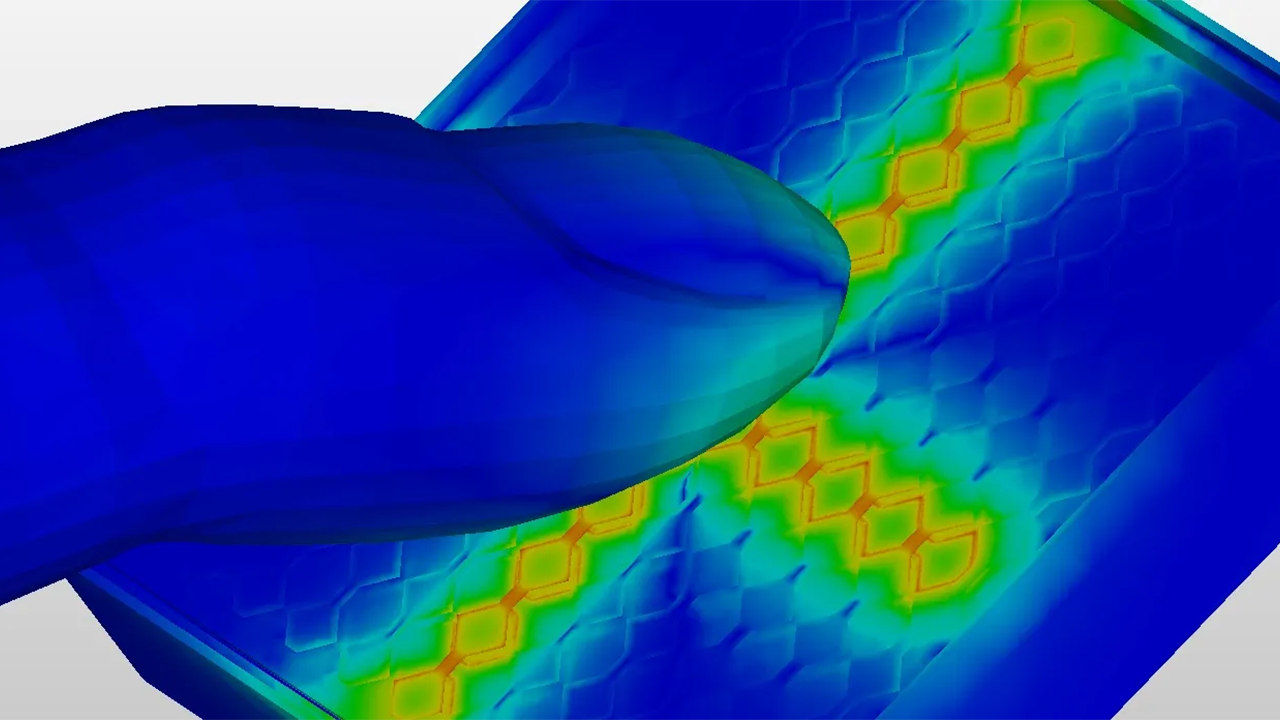

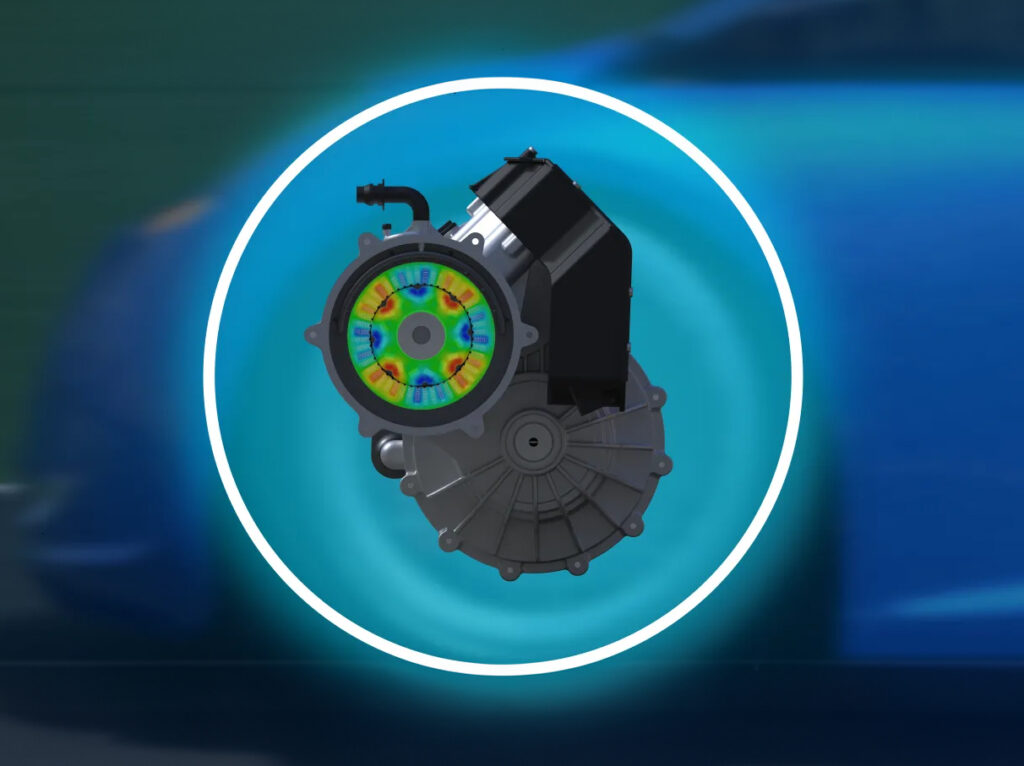

Simulation niederfrequenter elektromagnetischer Felder.
Nutzen Sie die CST Studio Suite für präzise Simulationen niederfrequenter elektromagnetischer Felder. Diese Funktion ist entscheidend für die Leistungselektronik und industrielle Automatisierung. Stellen Sie sicher, dass Ihre Designs unter allen Betriebsbedingungen stabil und zuverlässig arbeiten. Analysieren und entwerfen Sie elektrische Maschinen, ohmsche und supraleitende Magneten, Transformatoren, Aktoren und Hochspannungsgeräte und mehr.

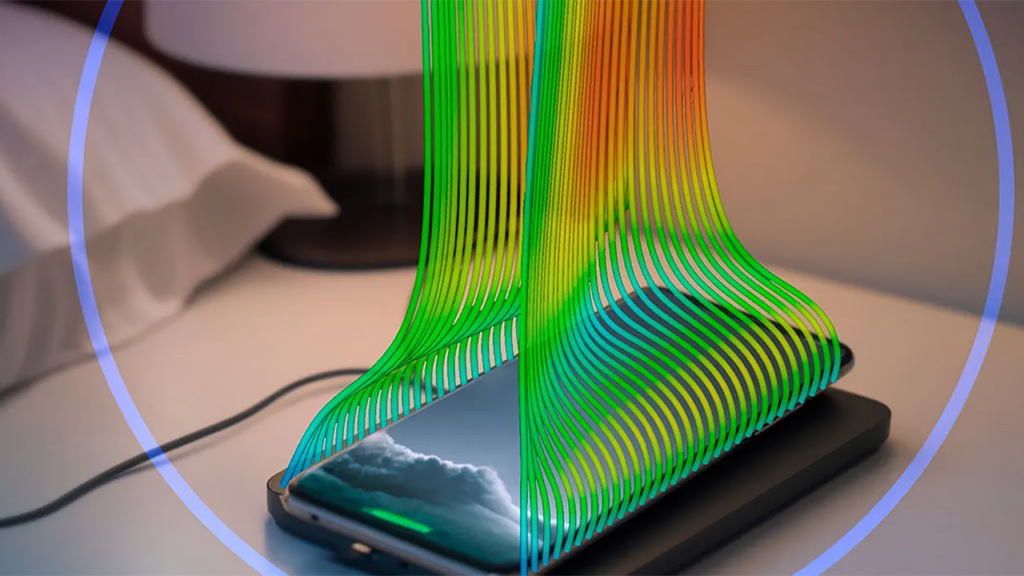

Vollständige Analyse mit Multiphysik-Simulation.
Integrieren Sie verschiedene physikalische Disziplinen wie Elektromagnetik, Mechanik und Thermodynamik in ein einziges Modell. So erstellen Sie realistische Szenarien, die es Ihnen ermöglichen, die Wechselwirkungen zwischen Komponenten besser zu verstehen und potenzielle Probleme frühzeitig zu identifizieren.
Präzision und Flexibilität mit Solvern für jede Anwendung.
Mit der CST Studio Suite erhalten Sie Zugriff auf ein umfassendes Portfolio elektromagnetischer (EM) Solver. Diese leistungsstarken Methoden – darunter die Finite-Elemente-Methode (FEM), die Finite-Integrations-Technik (FIT) und die Transmission-Line-Matrix-Methode (TLM) – decken ein breites Spektrum ab, von statischen bis hin zu optischen Frequenzen.
Zeitbereich.
Ein leistungsstarker und flexibler 3D Vollwellen Solver, der die Finite-integrations-Technik (FIT) und die Transmission-Line-Matrix (TLM) in einem einzigen Paket vereint. Er ermöglicht Breitbandsimulationen in einem Durchgang und bietet damit hohe Effizienz.
Anwendungen: Hochfrequenz-Analysen | Transiente Effekte | 3D-Elektronik
Frequenzbereich.
Leistungsfähiger Mehrzweck 3D Vollwellen Solver, der auf der Finite-Elemente-Methode (FEM) basiert und eine hervorragende Simulationsleistung für viele Arten von Komponenten bietet. Er berechnet alle Ports gleichzeitig, was ihn besonders effizient für Systeme mit mehreren Anschlüssen wie Steckern und Arrays macht.
Anwendungen: Allgemeine Hochfrequenzanwendungen mit kleinen bis mittelgroßen Modellen | Resonante Strukturen | Systeme mit mehreren Anschlüssen | 3D-Elektronik
Asymptotisch.
Dieser Raytracing Solver eignet sich hervorragend für extrem große Strukturen, für die ein Vollwellen Solver nicht notwendig ist. Die Shooting-Bouncing-Ray (SBR)-Methode erlaubt es, Simulationen mit einer elektrischen Größe von mehreren Tausend Wellenlängen durchzuführen.
Anwendungen: Elektrisch sehr große Strukturen | Installierte Leistung von Antennen | Analyse der Streuung
Eigenmodus.
Ein spezialisierter 3D Solver zur Simulation resonanter Strukturen, der die Advanced-Krylov-Subspace-Methode (AKS) und die Jacobi-Davidson-Methode (JDM) nutzt. Er unterstützt die Sensitivitätsanalyse und ermöglicht die direkte Berechnung des Verstimmungseffekts von Strukturverformungen.
Anwendungen: Filter | Hohlräume | Metamaterialien und periodische Strukturen
Filter Designer 3D.
Entwickeln Sie Bandpass- und Diplexer-Filter mit unserem Synthesewerkzeug für Kopplungsmatrixtopologien. Wählen Sie aus verschiedenen Technologien und optimieren Sie Ihre Simulationsmodelle durch exakte Abstimmungen.
Anwendungen: Kreuzgekoppelte Filter für verschiedene elektromagnetische Technologien (z. B. Hohlräume, Mikrostreifen, Dielektrika) | Unterstützende Abstimmung von Filterhardware (mit Vektor-Netzwerkanalysator-Anbindung)
Integral.
Ein 3D Vollwellen Solver, der auf der Methode-der-Momente (MOM) und der Multilevel-Fast-Multipole-Methode (MLFMM) basiert. Ideal für die Simulation großer Modelle mit viel leerem Raum und effizienter für strukturelle Modenanalysen (CMA).
Anwendungen: Hochfrequenzanwendungen mit elektrisch großen Modellen | Installierte Leistung | Eigenschwingungsanalyse
Multilayer.
Ein spezialisiertes 3D Vollwellen Solver für die Simulation von planarisierten Mikrowellenstrukturen. Er nutzt Oberflächenintegralverfahren und ist optimiert für die Eigenmodenanalyse.
Anwendungen: MMIC | Speisungsnetzwerke | Planare Antennen
Hybrid.
Der Hybrid Solver ermöglicht die Kombination unterschiedlicher Solver für zeit-, frequenz- und integralgleichungsbasierte Simulationen. Dies optimiert die Berechnungen in Projekten, die weite Frequenzbänder oder detailreiche, elektrisch große Strukturen umfassen.
Anwendungen: Kleine Antennen auf sehr großen Strukturen | EMC-Simulation | Simulation des menschlichen Körpers in komplexen Umgebungen
Elektrostatik.
Ein 3D Solver zur Simulation statischer elektrischer Felder, ideal für Sensoranwendungen. Seine Schnelligkeit macht ihn perfekt für die Optimierung von Elektroden und Isolatoren.
Anwendungen: Sensoren und Touchscreens | Stromversorgungsgeräte | Geräte mit geladenen Teilchen und Röntgenröhren
Magnetostatik.
Ein 3D Solver für die Simulation statischer Magnetfelder, geeignet für Magneten und elektrische Maschinen, wo transiente Effekte keine Rolle spielen.
Anwendungen: Sensoren | Elektrische Maschinen | Teilchenstrahl-Fokussierungsmagnete
Niederfrequenz – Frequenzbereich.
Dieser 3D Solver simuliert zeitlich-harmonisches Verhalten in Niederfrequenzsystemen und umfasst verschiedene Implementierungen, darunter magneto- und elektro-quasistatische Ansätze.
Anwendungen: Sensoren und zerstörungsfreie Prüfung (NDT) | RFID und drahtlose Energieübertragung | Energietechnik – Sammelschienensysteme
Niederfrequenz – Zeitbereich.
Ein hochentwickelter 3D Solver zur Simulation transienter Verhaltensweisen in niederfrequenten Systemen, der für nichtlineare Effekte und transienten Einschaltstrom verwendet wird.
Anwendungen: Elektrische Maschinen und Transformatoren | Elektromechanik – Motoren, Generatoren | Energietechnik – Isolierung, Sammelschienensysteme, Schaltanlagen
Gleichstrom.
Diesen 3D Solver nutzen Sie zur präzisen Simulation des Gleichstromflusses durch Bauteile, insbesondere bei verlustbehafteten Komponenten.
Anwendungen: Leistungsstarke Geräte | Elektrische Maschinen | PCB-Stromverteilungsnetz
Conjugate Heat Transfer (CHT).
Dieser Solver nutzt die CFD-Technik, um Fluss- und Temperaturverteilungen in einem System vorherzusagen und sämtliche Wärmeübertragungsarten zu berücksichtigen.
Anwendungen: Elektrokühlung von natürlicher und erzwungener Konvektion von Hochleistungselektronikkomponenten und -geräten, wie z. B. Leiterplatten, Filter, Antennen, Gehäuse | Elektrokühlung mit eingebauten Kühlvorrichtungen wie Lüfter, Kühlkörpern, usw.
Thermal Transient.
Er prognostiziert das zeitlich variable Temperaturverhalten von Systemen unter Einbeziehung unterschiedlicher Wärmequellen.
Anwendungen: Hochleistungselektronikkomponenten und -geräte, wie Leiterplatten, Filter, Antennen, usw. | Medizinische Geräte | Menschliche Biowärme.
Thermal Steady State.
Mit diesem Solver erhalten Sie die Temperaturverteilung eines stationären Systems und seine Auswirkungen auf die elektromagnetische Leistung.
Anwendungen: Hochleistungselektronikkomponenten und -geräte, wie Leiterplatten (PCBs), Filter, Antennen usw. | Medizinische Geräte | Menschliche Biowärme
Struktur.
Bewerten Sie mechanische Beanspruchungen und Verformungen durch elektromagnetische Kräfte und Wärmeausdehnung.
Anwendungen: Filterverstimmung | PCB-Verformung | Lorentz-Kräfte auf Teilchenbeschleuniger
Particle-in-Cell.
Ein vielseitiger Solver zur selbstkonsistenten Partikelverfolgung und Berechnung elektromagnetischer Felder.
Anwendungen: Beschleunigerkomponenten | Langsamwellige Geräte | Mehrfachverdichtung
Elektrostatischer Particle-In-Cell.
Dieser Solver erfasst die Raumladungsdynamik im zeitlichen Ansatz und berücksichtigt nur elektrostatische Effekte.
Anwendungen: Plasma-Ionenquelle | Elektronenkanone mit Ionisierung Niederdruck-Durchschlagsanalyse
Teilchenverfolgung.
Ein 3D Solver zur Simulation von Partikelbahnen durch elektromagnetische Felder.
Anwendungen: Teilchenquellen | Fokussierungs- und Strahlsteuerungsmagnete | Beschleunigerkomponenten
Wakefield.
Der Wakefield Solver berechnet die Felder um einen Teilchenstrahl, der durch einen Linienstrom dargestellt wird, und die Nachlauffelder, die durch Wechselwirkungen mit Unstetigkeiten in der umgebenden Struktur entstehen.
Anwendungen: Hohlräume | Kollimatoren | Überwachung der Strahlposition
PCB.
Ein Werkzeug zur Analyse der Signalintegrität (SI), der Leistungsintegrität (PI) und der elektromagnetischen Verträglichkeit (EMV) auf Leiterplatten.
Solver-Typen: 2D-Übertragungsleitungsmethode | 3D Partial Element Equivalent Circuit (PEEC)-Methode | 3D-Finite-Elemente-Frequenzbereich (FEFD)-Methode | vordefinierte Workflows für IR-Drop-, PI- und SI-Analyse
Rule Check.
Ein Designregelprüfungswerkzeug, das das PCB-Design gegen EMC- und SI-Regeln überprüft und Verstöße grafisch anzeigt.
Anwendungen: Prüfung von Regeln für die elektromagnetische Verträglichkeit (EMV) des PCB-Designs | Prüfung von Regeln für die Signal- und Leistungsintegrität (SI/PI) des PCB-Designs
Cable Harness.
Analysiert die Signalintegrität und elektromagnetische Effekte komplexer Kabelstrukturen in großflächigen Systemen.
Anwendungen: Allgemeine SI- und EMV-Simulation von Kabeln | Kabelbaum-Layout in Fahrzeugen und Flugzeugen | Hybridkabel in der Unterhaltungselektronik
Erstklassiger Service & Support inklusive.
Profitieren Sie von unserer langjährigen Erfahrung, den Servicedienstleistungen sowie dem erstklassigen Support unseres Technikteams.
Zertifizierter Schulungsanbieter
Wir bieten sowohl Online- als auch On-Demand-Schulungen an, damit Ihr Team weiß, wie es SOLIDWORKS optimal nutzen kann.
Ausgezeichneter Kundensupport
Unser ausgezeichnetes Technikteam bietet einen erstklassigen Kundensupport.
Innovative PLM-Beratung
Wir unterstützen unsere Kunden bei der Entfaltung des maximalen Potentials, damit sie durch Leistungssteigerung und Innovation im Wettbewerb gewinnen.
Offizieller SOLIDWORKS Partner
Wir verfügen über ein in 30 Jahren kontinuierlich aufgebautes Fachwissen in den verschiedenen Branchen und Technologien.
FAQ.
Häufig gestellte Fragen
SIMULIA CST Studio ist nicht kostenlos. Es handelt sich um eine professionelle Softwarelösung, mit umfangreichen Funktionen. Mit der aktuellen Paketierung erhalten Sie die CST Studio Suite derzeit zu einem sehr attraktiven Preis. Nehmen Sie gerne mit uns Kontakt auf. Zusammen finden wir die beste Lösung für Ihre Anforderungen.
Die SIMULIA CST Studio Suite ist eine umfassende Softwarelösung für die elektromagnetische Simulation, die es Nutzenden ermöglicht, komplexe elektromagnetische Phänomene in 3D zu modellieren und zu analysieren. Die Suite kombiniert verschiedene Solver-Methoden, darunter FEM, FIT und TLM, und bietet Werkzeuge für eine Vielzahl von Anwendungen, von Hochfrequenztechnik über Leistungselektronik bis hin zu Multiphysik-Simulationen.
Eine CST-Antenne bezieht sich auf Antennendesigns, die mit der CST-Software erstellt und optimiert wurden. Die SIMULIA CST Studio Suite bietet umfangreiche Werkzeuge zur Simulation, Analyse und Optimierung von Antennen, sodass Ingenieurinnen und Ingenieure leistungsstarke und effiziente Antennen für verschiedene Anwendungen gestalten können.
CST wird in vielen Branchen eingesetzt, darunter Telekommunikation, Automobilindustrie, Medizintechnik, Verteidigung und Luftfahrt. Die Software hilft Ingenieurinnen, Ingenieuren und Entwickelnden bei der Analyse und Optimierung von elektromagnetischen Komponenten, Systemen und Interaktionen.
Die SIMULIA CST Studio Suite wird verwendet, um komplexe elektromagnetische Simulationen durchzuführen. Dazu gehören Antennendesign, EMV-Analysen, Leistungselektronik, PCB-Design, die Analyse hochfrequenter sowie niederfrequenter Komponenten und die Untersuchung von Multiphysik-Anwendungen. Mit der SIMULIA CST Studio Suite können Entwickler effizientere, leistungsfähigere und konforme Produkte gestalten.
