Axonometrie
Was ist Axonometrie?
Die Axonometrie ist eine Darstellungsmethode, die in der Architektur, im Design und in der technischen Zeichnung verwendet wird, um dreidimensionale Objekte auf einer zweidimensionalen Zeichnung darzustellen. Sie ermöglicht eine gleichzeitige Darstellung der Grundrisse und Aufrisse eines Objekts, wodurch räumliche Beziehungen und Proportionen veranschaulicht werden können.
Einführung
Die Axonometrie basiert auf parallelen Projektionslinien, im Gegensatz zur Zentralperspektive, die auf einen einzigen Betrachtungspunkt ausgerichtet ist. Durch die Verwendung paralleler Linien werden Verzerrungen vermieden, und es entsteht eine klare und präzise Darstellung des Objekts.
Grundlagen
Hauptachsen: In der Axonometrie werden die drei Hauptachsen eines Objekts (x-, y- und z-Achse) auf eine Zeichnungsebene projiziert. Dies ermöglicht die Darstellung aller Seiten des Objekts.
Arten von Axonometrien

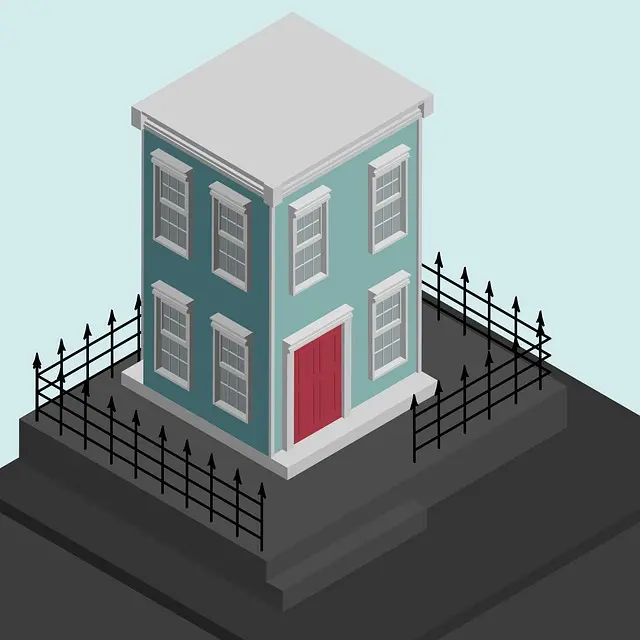

Isometrische Axonometrie
Verhältnisse: Alle Achsen sind unter einem Winkel von 120 Grad zueinander geneigt.
Vorteile: Die isometrische Axonometrie bietet eine gleichmäßige Darstellung aller drei Dimensionen und eignet sich gut, um komplexe Strukturen zu visualisieren.
Einschränkungen: Die isometrische Darstellung führt zu Verzerrungen in der Größenwahrnehmung.
Dimetrische Axonometrie
Verhältnisse: Zwei Achsen sind unter einem bestimmten Winkel geneigt, während die dritte Achse senkrecht steht.
Vorteile: Die dimetrische Axonometrie erzeugt eine größere Genauigkeit bei der Darstellung von Objekten als die isometrische Axonometrie und ermöglicht eine bessere Kontrolle über die Größenverhältnisse.
Einschränkungen: Die Größenverhältnisse in der dimetrischen Axonometrie können immer noch leicht verzerrt sein.
Trimetrische Axonometrie
Verhältnisse: Alle drei Achsen sind unter individuellen Winkeln geneigt.
Vorteile: Die trimetrische Axonometrie bietet die größte Flexibilität bei der Darstellung von Objekten und erzeugt die genauesten Proportionen.
Einschränkungen: Aufgrund der individuellen Winkel kann die trimetrische Darstellung komplexer sein und möglicherweise mehr Berechnungen erfordern.
In welchen Bereichen wird Axonometrie eingesetzt?
Architektur: Axonometrische Zeichnungen helfen Architekten, ihre Entwürfe zu visualisieren und räumliche Beziehungen zwischen Gebäudeelementen zu verstehen.
Design: Designer verwenden Axonometrie, um dreidimensionale Produkte und Möbel zu skizzieren und ihre Formen und Proportionen zu präsentieren.
Technische Zeichnung: Ingenieure nutzen die Axonometrie, um technische Objekte, Maschinen oder Baugruppe
Ist eine Isometrie eine Axonometrie?
Ja, eine Isometrie ist eine spezielle Art der Axonometrie. Die Isometrie ist eine Form der axonometrischen Darstellung, bei der alle drei Achsen des Objekts unter einem Winkel von 120 Grad zueinander geneigt sind. Sie ist eine der bekanntesten und am häufigsten verwendeten Formen der Axonometrie. In einer isometrischen Axonometrie werden die Proportionen des Objekts gleichmäßig verzerrt, um eine gleichmäßige Darstellung aller drei Dimensionen zu ermöglichen. Es ist wichtig anzumerken, dass nicht alle Axonometrien isometrisch sind, da es auch andere Verhältnisse der Achsen geben kann, wie z.B. in der dimetrischen oder trimetrischen Axonometrie.
Wie zeichnet man eine Axonometrie?
Das Zeichnen einer Axonometrie erfordert einige grundlegende Schritte. Hier ist eine allgemeine Anleitung zum Axonometrie konstruieren:
Bestimmen Sie den Winkel: Bei einer isometrischen Axonometrie sind alle drei Achsen des Objekts unter einem Winkel von 120 Grad zueinander geneigt. Zeichnen Sie eine Basislinie, die als Bezugspunkt für die Ausrichtung der Achsen dient. Wählen Sie dann den gewünschten Winkel für Ihre Axonometrie, um die Neigung der Achsen festzulegen.
Zeichnen Sie die Hauptachsen: Zeichnen Sie die drei Hauptachsen (x-, y- und z-Achse) ausgehend von der Basislinie entsprechend dem gewählten Winkel. Stellen Sie sicher, dass die Achsen gleich lang sind.
Platzieren Sie das Objekt: Positionieren Sie das zu zeichnende Objekt entlang der Achsen. Bestimmen Sie die Größe und Proportionen des Objekts entsprechend den gewünschten Maßstäben.
Zeichnen Sie die Konturen: Zeichnen Sie die Konturen des Objekts entlang der entsprechenden Achsen. Richten Sie die Linien parallel zu den Achsen aus, um Verzerrungen zu vermeiden. Denken Sie daran, dass die isometrische Axonometrie eine gleichmäßige Verzerrung der Größenverhältnisse aufweist.
Fügen Sie Details hinzu: Ergänzen Sie die Zeichnung mit weiteren Details wie Innenräumen, Oberflächenstrukturen oder zusätzlichen Objekten, um eine umfassendere Darstellung zu erzielen.
Löschen Sie überflüssige Linien: Entfernen Sie überflüssige Hilfslinien oder Konstruktionslinien, um die Darstellung sauberer zu gestalten.
Schattieren oder Hervorheben: Je nach Bedarf können Sie Schattierungen oder Hervorhebungen verwenden, um dem Objekt mehr Tiefe und Volumen zu verleihen. Dies kann durch Kreuzschraffuren oder das Hinzufügen von Schattenwürfen erreicht werden.
Es ist wichtig, die Prinzipien der Axonometrie zu verstehen und mit Übung zu verfeinern, um präzise und ausdrucksstarke Darstellungen zu erreichen. Das Zeichnen einer Axonometrie erfordert Geduld und Genauigkeit, um die räumlichen Beziehungen und Proportionen des Objekts angemessen wiederzugeben.
