Explosionszeichnung

Was ist eine Explosionszeichnung?

Die Explosionszeichnung ist eine spezielle Art der technischen Zeichnung, die verwendet wird, um die Montage und Zusammensetzung eines Objekts oder einer Maschine zu veranschaulichen. Sie zeigt die einzelnen Komponenten des Objekts und deren Positionen, indem sie sie auseinanderzieht oder auseinanderschiebt. Eine Explosionszeichnung ermöglicht es Betrachtern, die einzelnen Teile eines Zusammenbaus zu verstehen und deren Montagebeziehungen deutlich zu machen.

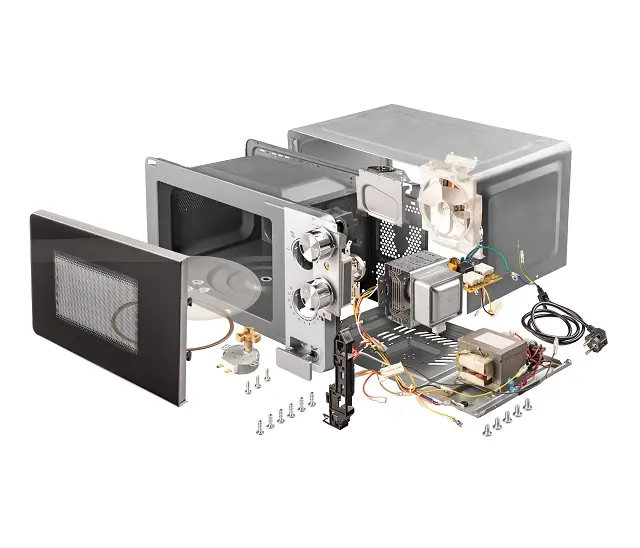

Explosionszeichnung Mikrowelle

Woraus besteht eine Explosionszeichnung?

Eine Explosionszeichnung besteht aus mehreren Elementen, die die Montageinformationen vermitteln:

Teile und Komponenten

In der Explosionszeichnung werden die einzelnen Teile und Komponenten des Objekts dargestellt. Jedes Teil wird identifiziert und mit einer Nummer oder einem Symbol versehen, um es eindeutig zu kennzeichnen.

Explosionslinien

Explosionslinien sind Linien, die von den einzelnen Teilen des Objekts ausgehen und zeigen, in welche Richtung und Entfernung sie sich bewegen, um die Montagebeziehungen darzustellen. Durch die Explosionslinien wird visualisiert, wie sich die Teile voneinander entfernen.

Montagereihenfolge

Eine Explosionszeichnung kann auch die Reihenfolge der Montage oder Demontage angeben. Sie zeigt beispielsweise, welches Teil zuerst montiert oder demontiert wird, gefolgt von den anderen Teilen.

Anordnungshinweise

In der Explosionszeichnung können Anordnungshinweise oder Anweisungen enthalten sein, die die richtige Ausrichtung, Ausrichtung oder Positionierung der Teile wÀhrend der Montage angeben. Diese Hinweise helfen dabei, die korrekte Zusammenstellung sicherzustellen.

Wo werden Explosionszeichnungen verwendet?

Explosionszeichnungen werden hĂ€ufig in der technischen Dokumentation, wie Bedienungsanleitungen, ReparaturhandbĂŒchern oder Montageanleitungen, verwendet. Sie bieten eine anschauliche Darstellung der Montagesequenz und erleichtern es Benutzern oder Technikern, ein Objekt oder eine Maschine korrekt zusammenzusetzen oder zu zerlegen.

Moderne computergestĂŒtzte Design-Software (CAD), wie z.B. SOLIDWORKS 3D-CAD, bietet Funktionen, um Explosionszeichnungen effizient zu erstellen. Die Software ermöglicht es, die einzelnen Teile eines Objekts zu manipulieren und die Explosionslinien automatisch zu generieren.

Explosionszeichnungen sind ein wertvolles Werkzeug, um komplexe Zusammenbauten oder Maschinen besser zu verstehen und zu visualisieren. Sie erleichtern die Montage, Wartung oder Reparatur von Objekten und tragen dazu bei, Fehler oder MissverstÀndnisse bei der Zusammenstellung zu minimieren.

Die Erstellung von Explosionszeichnungen mit SOLIDWORKS haben wir in einem eigenen Blogbeitrag fĂŒr Sie erlĂ€utert.

Wie erstellt man eine Explosionszeichnung?

Das Erstellen einer Explosionszeichnung erfordert eine grĂŒndliche Kenntnis des Objekts oder der Maschine, die dargestellt werden soll, sowie der Montage- und Demontageprozesse. Hier ist eine allgemeine Schritt-fĂŒr-Schritt-Anleitung, wie man eine Explosionszeichnung erstellt:

  • Analyse des Objekts: Untersuchen Sie das Objekt oder die Maschine grĂŒndlich und identifizieren Sie die einzelnen Komponenten, die in der Explosionszeichnung dargestellt werden sollen. Machen Sie sich mit dem Aufbau und der Funktionsweise des Objekts vertraut.

  • Montage- und Demontageprozess verstehen: Erfassen Sie den Montage- und Demontageprozess des Objekts. Stellen Sie sicher, dass Sie die Reihenfolge und die Verbindungspunkte der einzelnen Teile verstehen.

  • Skizzieren der Ansichten: Beginnen Sie mit dem Skizzieren der verschiedenen Ansichten des Objekts, wie Vorderansicht, Seitenansicht und Draufsicht. Zeichnen Sie die Komponenten in ihrer ursprĂŒnglichen Position, bevor Sie mit der Explosionsdarstellung beginnen.

  • Explosionslinien hinzufĂŒgen: FĂŒgen Sie Explosionslinien hinzu, die von den einzelnen Teilen des Objekts ausgehen und zeigen, in welche Richtung und Entfernung sich die Teile bewegen sollen. Verwenden Sie gestrichelte oder gestrichelte Linien, um die Explosionslinien darzustellen.

  • Teile nummerieren und identifizieren: Nummerieren Sie jede Komponente des Objekts und fĂŒgen Sie eine Legende oder ein Teileverzeichnis hinzu, um die einzelnen Teile zu identifizieren. Stellen Sie sicher, dass die Nummern in der Explosionszeichnung mit den Nummern in der Legende ĂŒbereinstimmen.

  • Ausrichtungshinweise hinzufĂŒgen: FĂŒgen Sie Anweisungen oder Ausrichtungshinweise hinzu, um die korrekte Ausrichtung und Positionierung der Teile wĂ€hrend der Montage zu verdeutlichen. Verwenden Sie Pfeile, Symbole oder textbasierte Anweisungen, um die Ausrichtung zu beschreiben.

  • ÜberprĂŒfen und Korrigieren: ÜberprĂŒfen Sie die Explosionszeichnung sorgfĂ€ltig auf Fehler oder Ungenauigkeiten. Stellen Sie sicher, dass die Explosionslinien, Teilenummern und Ausrichtungshinweise korrekt sind und den Montageprozess genau darstellen.

  • Finalisierung der Zeichnung: Verfeinern Sie die Explosionszeichnung, indem Sie die Linien dunkler machen und alle benötigten Symbole, Beschriftungen und Details hinzufĂŒgen. Stellen Sie sicher, dass die Zeichnung klar und gut lesbar ist.

Explosionszeichnungen können sowohl von Hand mit Stift und Papier als auch mit Hilfe von CAD-Software (Computer-Aided Design) erstellt werden. CAD-Software bietet oft spezielle Funktionen zum Erstellen von Explosionsdarstellungen, die das Erstellen und Aktualisieren der Zeichnung erleichtern.

Es ist wichtig zu beachten, dass eine grĂŒndliche Kenntnis des Objekts und der Montageprozesse sowie das VerstĂ€ndnis der spezifischen Anforderungen der Explosionszeichnung entscheidend sind, um eine genaue und aussagekrĂ€ftige Darstellung zu gewĂ€hrleisten.
