SolidSteel parametric Version 7.0

Mit dem Update auf Version 7.0 von SolidSteel parametric für SOLIDWORKS setzt der Hersteller Klietsch neue Maßstäbe in der parametrischen Stahlbaukonstruktion. Die neue Version bringt umfassende Erweiterungen in vielen Bereichen der Software – insbesondere in der Treppenkonstruktion, beim Zeichnungsassistenten sowie bei der Automatisierung von Konstruktionsprozessen. Sie möchten erfahren, welche neuen Features SolidSteel parametric in der Version 7.0 bereithält? In diesem Beitrag klären wir auf.

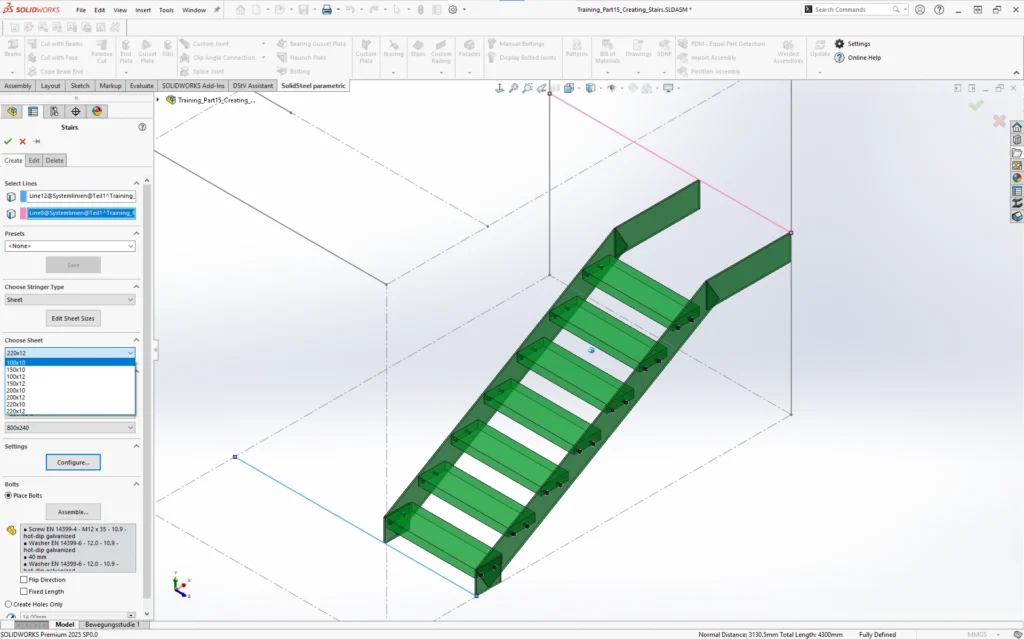

1. Erweiterte Treppenfunktionen.

Ein zentrales Highlight von sind die neuen Möglichkeiten bei der Treppenkonstruktion:

Blechwangen als Wangenprofil: Neben klassischen Profilen wie Flacheisen oder U-Profilen können jetzt auch Bleche verwendet werden. Diese werden als Blechteile in Stücklisten und Zeichnungen behandelt und lassen sich direkt als DXF-Dateien exportieren.

Individuelle Maße: Die Nutzung von Blechwangen erlaubt auch unkonventionelle oder „krumme“ Maße – die Einschränkungen durch Standardprofile entfallen. Die Datenbank mit den für die Treppenwange genutzten Blechen können Sie nach Belieben erweitern und editieren.

Verschmelzen von Erweiterungen: Erstellen Sie bei einer Treppe „Erweiterungen“ wie ein Treppenpodest oder einen vertikalen Aufleger, erzeugt die Treppenfunktion von SolidSteel parametric für SOLIDWORKS automatisch einen Gehrungsschnitt und erstellt entsprechende Schweißbaugruppen. Einzelne Wangenkomponenten lassen sich zu einem durchgehenden Bauteil zusammenführen – ideal für durchgängige Fertigung.

Teilen von Wangen: Treppenwangen können gezielt an beliebiger Stelle getrennt werden, um beispielsweise Kopfplatten oder Schweißverbindungen zu realisieren. Die Trennung einer Treppenwange kann an zwei Stellen erfolgen.

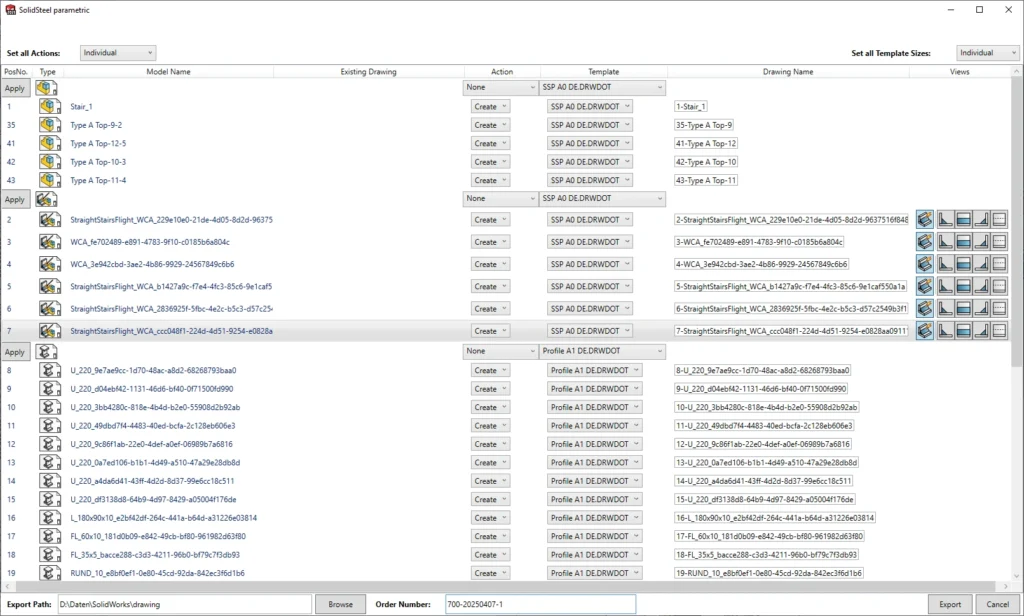

2. Verbesserter Zeichnungsassistent.

Mit Version 7.0 wurde der Zeichnungsassistent überarbeitet und flexibler gestaltet:

Gruppierung von Templates: Verschiedene Zeichnungsvorlagen können spezifischen Bauteiltypen wie Blechen, Profilen oder Schweißbaugruppen zugeordnet werden. Nach wie vor haben Sie auch die Möglichkeit, die Zeichnungsvorlagen für jedes Bauteil einzeln zu vergeben.

Erzwungene Ansichten für (WCAs) Schweißbaugruppen: Bislang wurden die Zeichnungsansichten von Schweißbaugruppen automatisch vom System ermittelt. Für mehr Flexibilität können Nutzer jetzt definieren, welche Ansichten dargestellt werden – z. B. ausschließlich die Vorder-, Seiten- oder Rückansicht. Dies können Sie bequem über Buttons im User Interface des Zeichnungsassistenten auswählen.

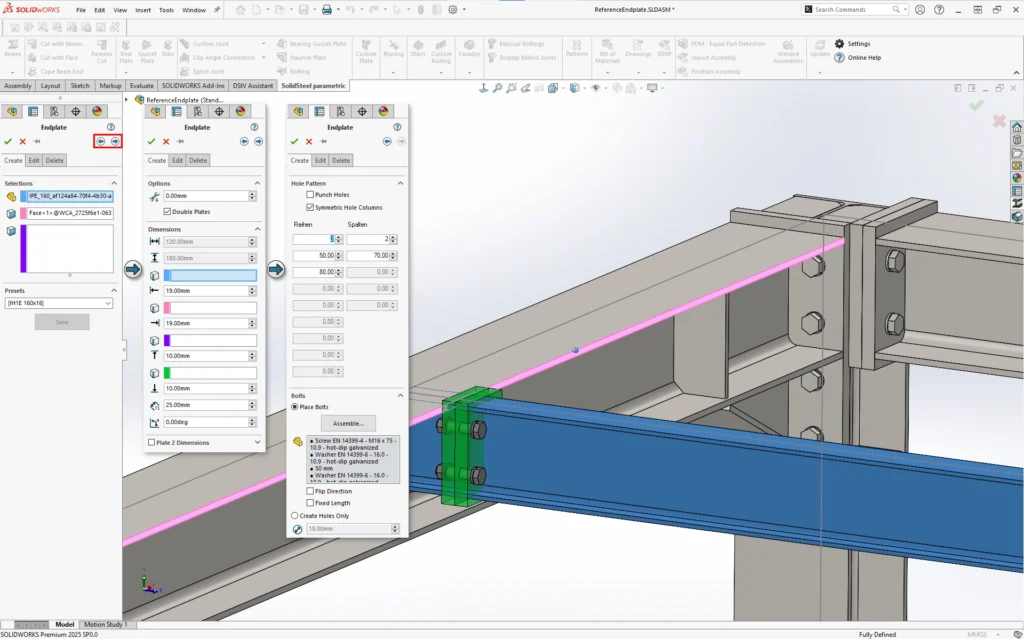

3. Überarbeitete Kopfplattenfunktionen.

Die Kopfplattenfunktion wurde funktional erweitert:

Mehrseitige PMP-Oberfläche: Die neue Struktur sorgt für mehr Übersicht.

Präzise Platzierung: Abstände können nun anhand von Referenzkanten oder Skizzen exakt bestimmt werden. Das System berechnet automatisch den Abstand und richtet die Kopfplatte bei Bedarf aus.

4. Neue Funktion: „Neues Blech“.

Ein neues Feature von SolidSteel parametric 7.0 erlaubt es, direkt aus einer Baugruppe heraus ein neues Blechteil zu erzeugen – inklusive aller für SolidSteel notwendigen Attribute. Das Teil wird automatisch korrekt klassifiziert und in Stücklisten und Exportprozesse eingebunden.

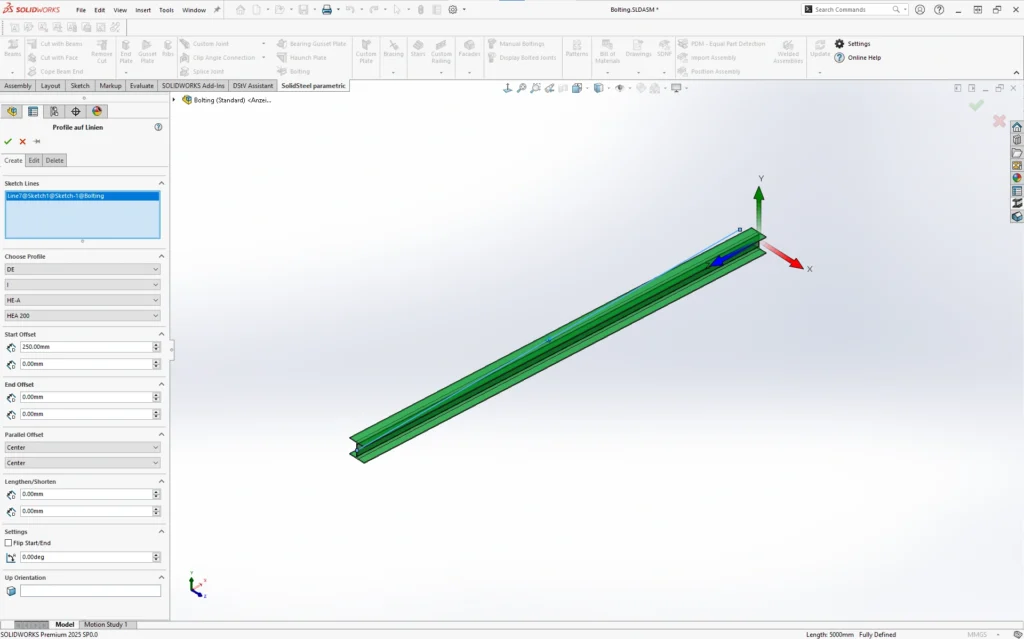

5. Verbesserungen bei der Profilplatzierung.

Die Platzierung von Profilen wurde durch die Anzeige eines Koordinatensystems verbessert, was die Orientierung bei der Definition von Start- und Endpunkten sowie Versätzen erleichtert.

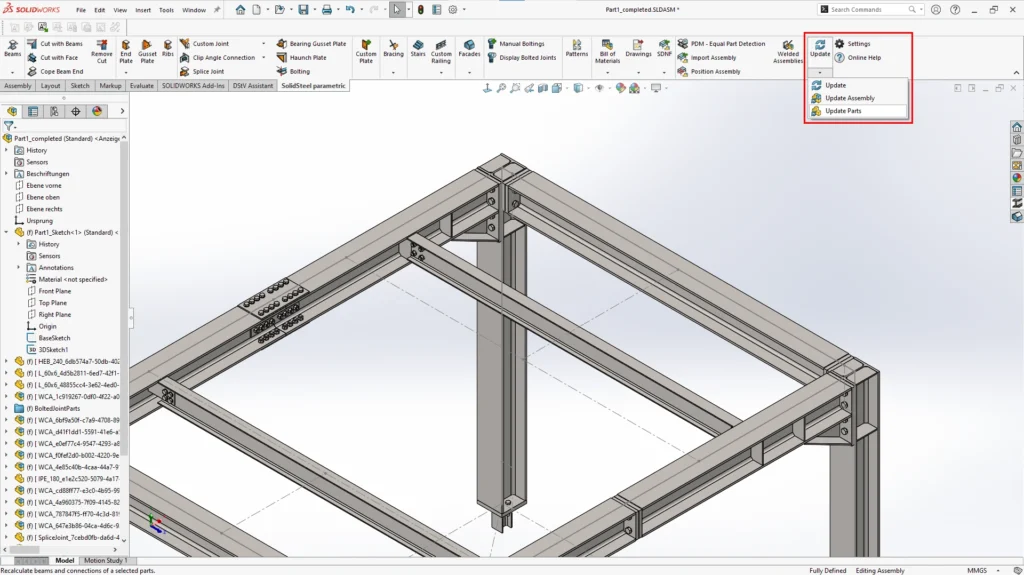

6. Selektives parametrisches Update.

Einzelne Bauteile können jetzt gezielt aktualisiert werden, ohne die gesamte Baugruppe zu überprüfen. Dies spart Zeit – insbesondere bei komplexen Konstruktionen.

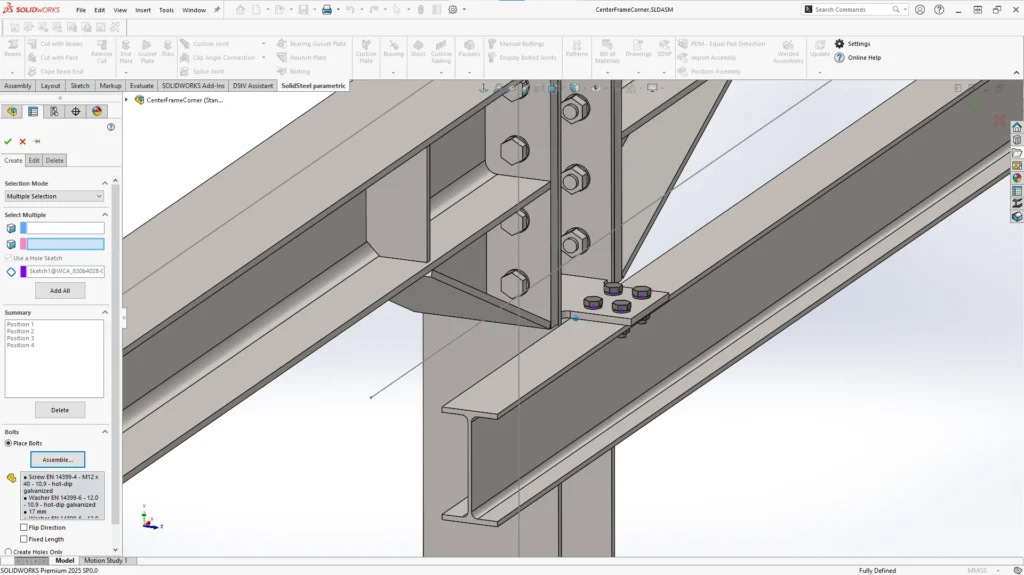

7. Erweiterung bei manuellen Verschraubungen.

Im Bereich der manuellen Verschraubungen wurde die Mehrfachauswahl von Bauteilen erweitert. Bohrungen lassen sich nun auf Basis einer Lochskizze automatisch auf Flächen erzeugen, was die manuelle Verschraubung noch effizienter macht.

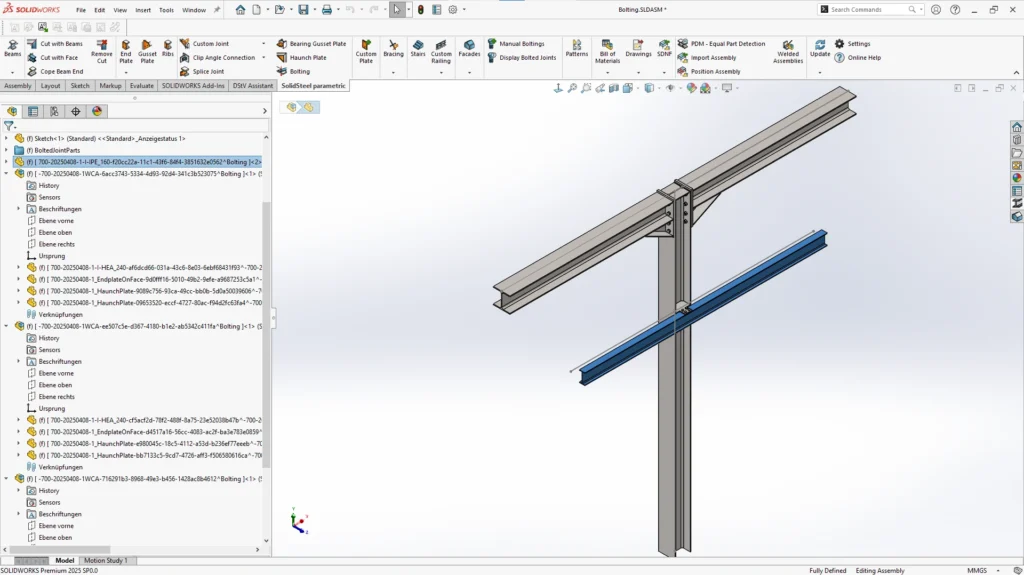

8. Automatische Benennung von Bauteilen.

Bauteile können automatisch nach benutzerdefinierten Schemata benannt werden – inklusive projektbezogener Parameter wie Auftragsnummern.

Allgemeine Verbesserungen und Bugfixes.

Neben den Hauptfunktionen wurden zahlreiche Detailverbesserungen und Fehlerbehebungen umgesetzt, u. a.:

• Neue Supportfunktionen

• Verbesserte Geländer-Funktionalität

• Fehlerbehebung bei Zeichnungsexport und Profilversatz

• Optimierungen bei Verbindungen wie Rippen, Kopfplatten und Blechwinkeln

Hinweis zur Installation.

Für Version 7.0 sind neue Passwörter erforderlich. Kunden mit Wartungsvertrag können außerdem vorab auf die Betaversion zugreifen, indem sie die entsprechende Option in den Einstellungen aktivieren.

Fazit.

Mit Version 7.0 von SolidSteel parametric für SOLIDWORKS wird die Konstruktionsarbeit im Stahlbau noch effizienter, präziser und automatisierter. Besonders die Erweiterungen bei der Treppenkonstruktion, die neuen DXF-Funktionen sowie die gezielte Aktualisierung einzelner Bauteile bieten spürbare Vorteile im Alltag von Konstrukteuren und Ingenieuren. Sie interessieren sich für SolidSteel parametric? Dann informieren Sie sich bei Bechtle PLM über das Produkt.
