Tipps & Tricks
Wie erstellt man aus SOLIDWORKS-Daten ein 3D-dwg? Um eine 3D-dwg aus Ihren SOLIDWORKS-Daten erstellen zu können, müssen folgende Voraussetzungen gegeben sein. Zunächst einmal müssen Sie DraftSight installieren. Wenn die DraftSight-Installation abgeschlossen ist, können Sie Ihr Bauteil oder Ihre Baugruppe in SOLIDWORKS öffnen. Über “Datei” –> “Speichern unter” wählen Sie bitte unter Dateityp *.sat (ACIS) aus. […]
05.11.24
Um eine 3D-dwg aus Ihren SOLIDWORKS-Daten erstellen zu können, müssen folgende Voraussetzungen gegeben sein.
Zunächst einmal müssen Sie DraftSight installieren.
Wenn die DraftSight-Installation abgeschlossen ist, können Sie Ihr Bauteil oder Ihre Baugruppe in SOLIDWORKS öffnen.

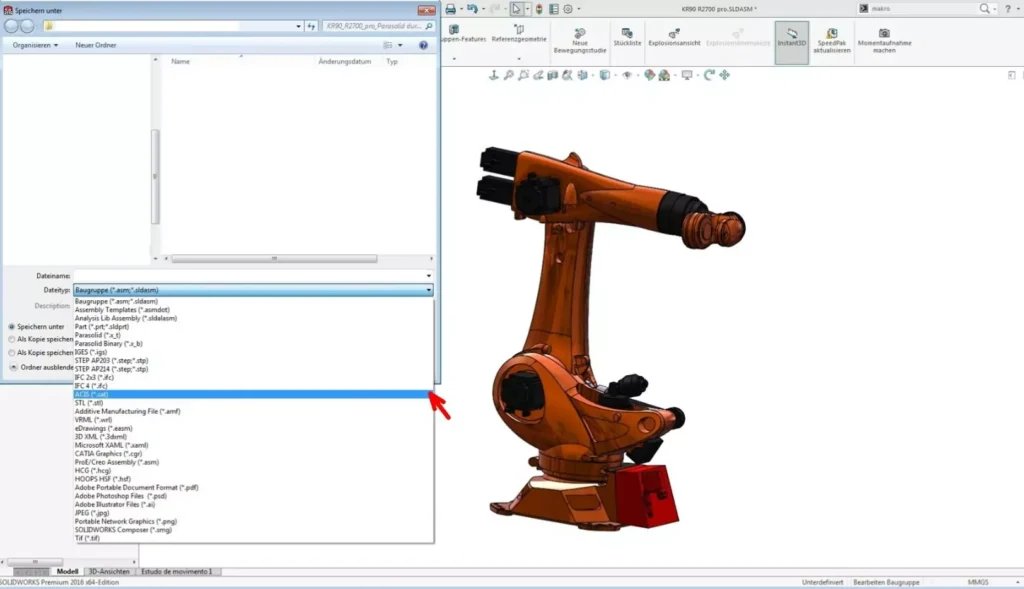

Über “Datei” –> “Speichern unter” wählen Sie bitte unter Dateityp *.sat (ACIS) aus. Anschließend gehen Sie in die Optionen und stellen dort die Version auf maximal 10.0 ein.
Ihre erstellte dwg-Datei können Sie in DraftSight einlesen, indem Sie DraftSight starten und in die Eingabezeile „importsat“ eingeben. Im Folgedialog können Sie nun Ihre *.sat-Datei auswählen und importieren.
Anschließend folgt der letzte Schritt. Gehen Sie auf “Datei” –> “Speichern unter” und wählen Sie als Dateiformat das neuste, verfügbare dwg-Format aus. Und fertig ist ihr 3Ddwg.
Um Ihre erstellte Datei zu überprüfen, starten Sie bitte SOLIDWORKS erneut und laden Ihre dwg-Datei ein.
Achten Sie bei den Optionen darauf, dass Sie “3D-Kurven” angehakt haben.
