SOLIDWORKS Feder: Bestimmung der Gesamtlänge

Wie kann man mit einfachen Mitteln die Gesamtlänge einer Feder in SOLIDWORKS ermitteln? Theoretisch wäre eine klassische Berechnung möglich. Jedoch wäre es bei dieser Form/Geometrie der Feder recht aufwändig, da die Feder nicht konstant in ihrer Geometrie ist.

Wenn man mit der „normalen“ Funktion Messen auf die Feder klickt, erhält man nur die Oberfläche und den Umfang des Federquerschnittes.

Herangehensweise:

1. Erzeugen von Skizzenlinien

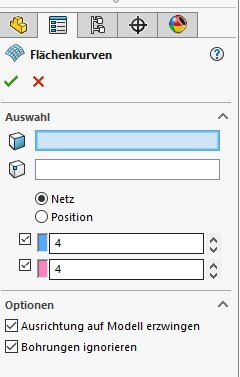

Klicken Sie auf das Feature 3D Skizze. Danach wählen Sie unter Extras/Skizzieren den Befehl Flächenkurven.

Für beide Richtungen wählen Sie 4 für die Anzahl der Kurven. Als Fläche klicken Sie auf die Oberfläche der Feder. Die Option Netz muss ausgewählt sein. Weiterhin sollte in den Optionen bei „Ausrichten auf Modell erzwingen“ der Haken gesetzt sein.

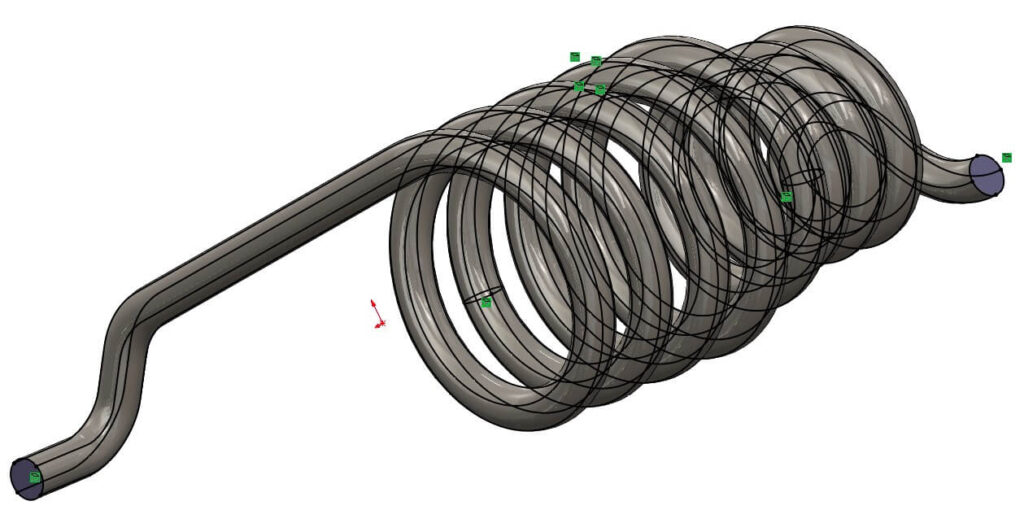

Es werden 4 Skizzenlinien als Spline entlang der Oberfläche erzeugt.

2. Erzeugen von Oberflächen

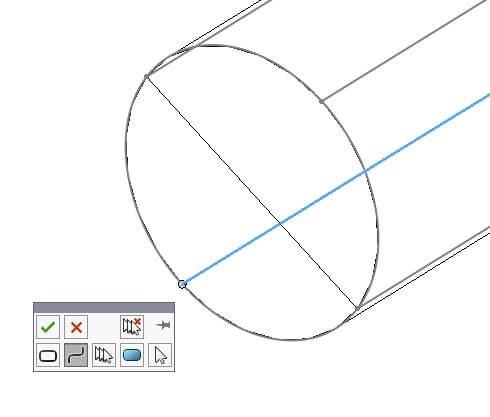

Im Anschluss gehen Sie im CommandManager auf die Registerkarte „Oberflächen” und wählen den Befehl „Ausgeformte Oberfläche“. Wählen Sie zwei gegenüberliegenden Skizzenlinien mit Hilfe des SelectionManagers und wählen „Offene Kurvenzüge“ aus.

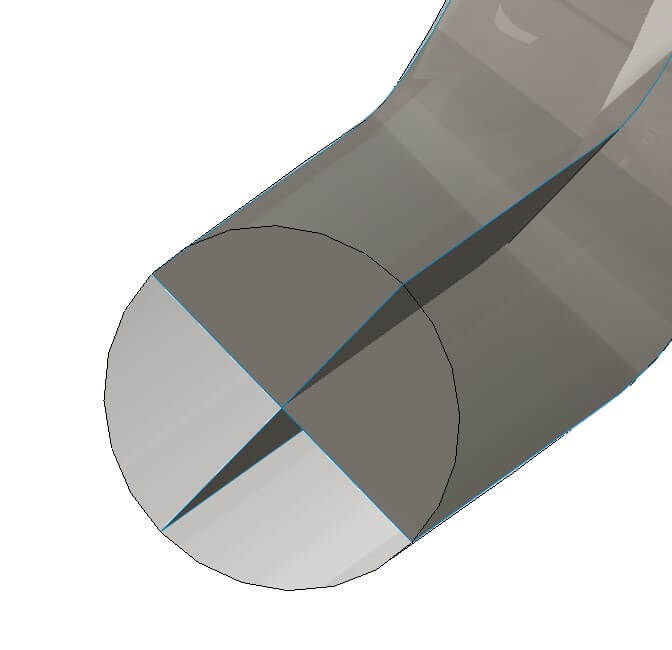

Es wird eine Fläche entlang der Feder erzeugt.

Wiederholen Sie die letzten beiden Schritte (Skizzenline und Oberfläche) und erzeugen eine weitere Ausformung um 90° versetzt.

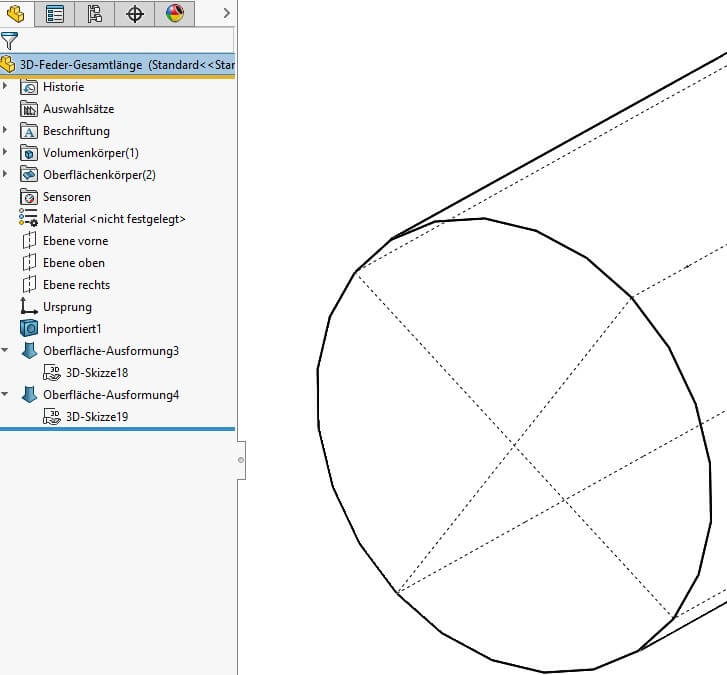

Das Ergebnis sollte so aussehen:

3. Nutzen der Flächen zum Erzeugen einer Spline im Zentrum des Federquerschnittes

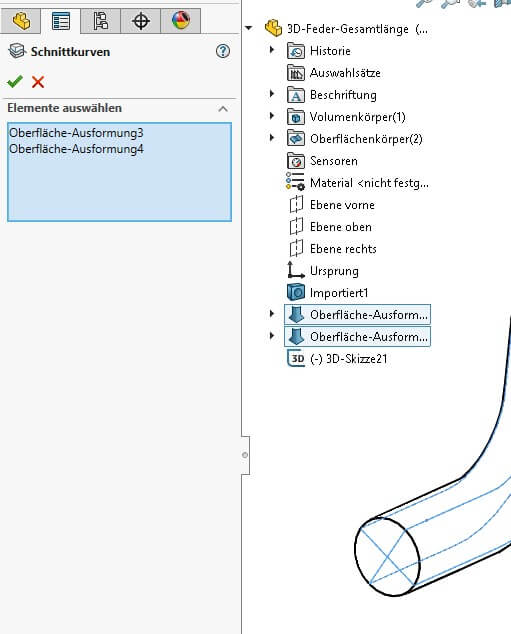

Klicken Sie erneut auf 3D Skizze. Im Anschluss wählen Sie unter Extras/Skizzieren den Befehl Schnittkurve. Als Elemente wählen Sie die beiden ausgeformten Oberflächen aus.

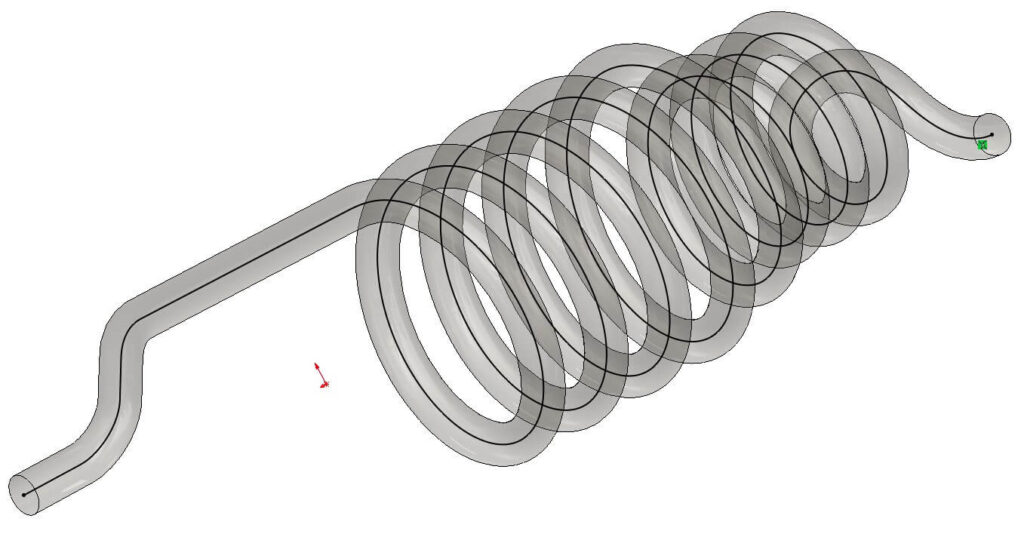

Schließen Sie den Befehl ab. Als Ergebnis entsteht eine „Splinelinie“ im Zentrum des Federquerschnittes.

4. Befehl Messen

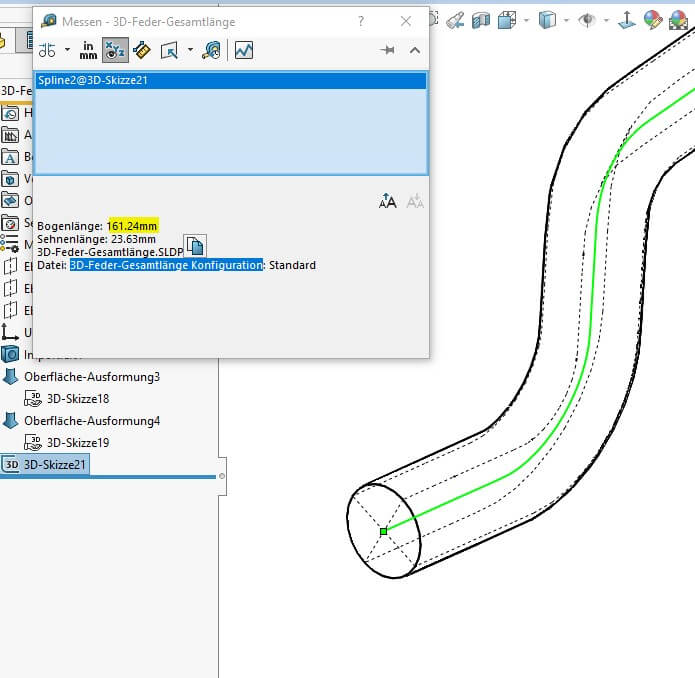

Jetzt können Sie mithilfe des Messenbefehls die wahre Länge der Feder bestimmen:
